Ввод компонентов стальных соединений с помощью библиотеки

Аддон Стальные соединения в программе RFEM 6 применяется для создания и расчета стальных соединений с помощью модели КЭ. Моделированием соединений можно управлять с помощью простого и удобного ввода компонентов. Компоненты стальных соединений можно задать вручную или с помощью шаблонов из базы данных. Первый метод описан в предыдущей статье в нашей базе знаний «Новый подход к расчету стальных соединений в программе RFEM 6». В данной статье речь пойдет о втором методе, то есть, мы покажем ввод компонентов стальных соединений с помощью шаблонов, имеющихся в библиотеке программы.

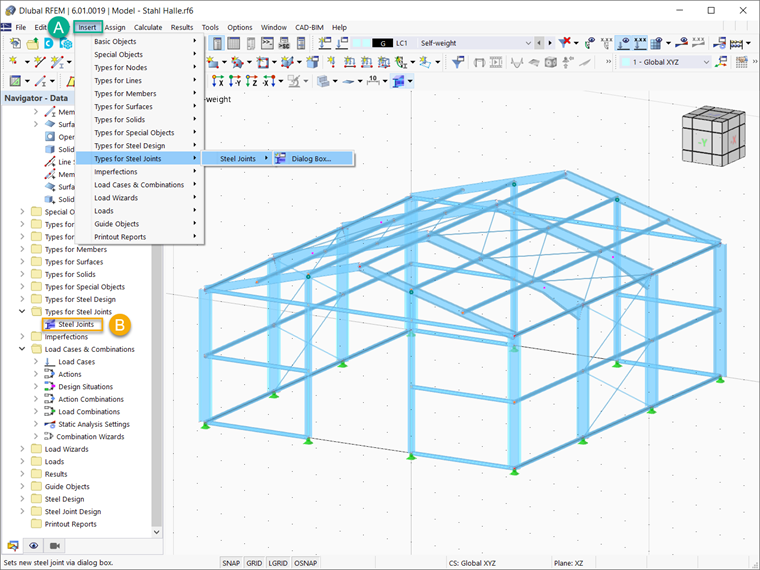

Во-первых, важно активировать аддон Стальные соединения в основных данных модели. Благодаря этому в навигаторе появится функция «Типы стальных соединений», и можно будет создать новые соединения, дважды щелкнув на запись « Стальные соединения». Также можно открыть диалоговое окно «Новое соединение» через выбор опций Вставить → Типы стальных соединений → Стальные соединения → Диалоговое окно (рисунок 1).

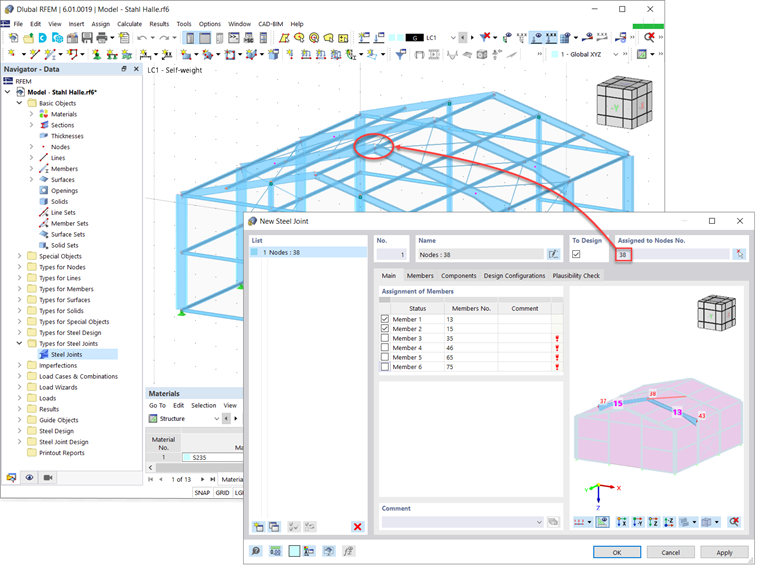

Так же, как и при вводе компонентов стального соединения вручную, необходимо выбрать узел модели RFEM, который будет связан с создаваемым стальным соединением. На основе выбора узла программа распознает и назначит соединяемые стержни, как показано на рисунке 2. По умолчанию выбраны все стержни, но можно отменить выбор стержней, которые не относятся к рассчитываемому стальному соединению.

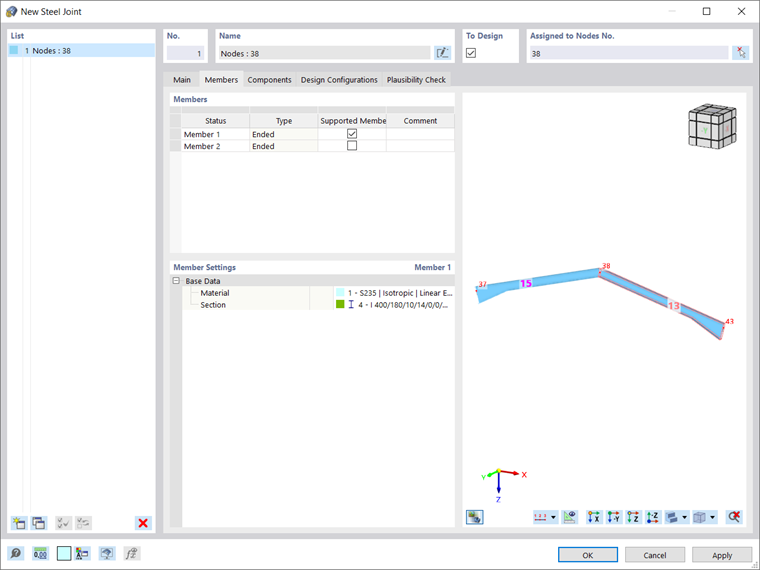

Необходимо задать, который из стержней является опорным, поскольку МКЭ требует, чтобы хотя бы один стержень был поддерживаемым, в то время как второй должен быть нагружен внутренними силами. Это можно сделать на вкладке « Стержни » в диалоговом окне «Новое стальное соединение». На данной вкладке также можно откорректировать основные параметры стержней, например материал и сечение (рисунок 3).

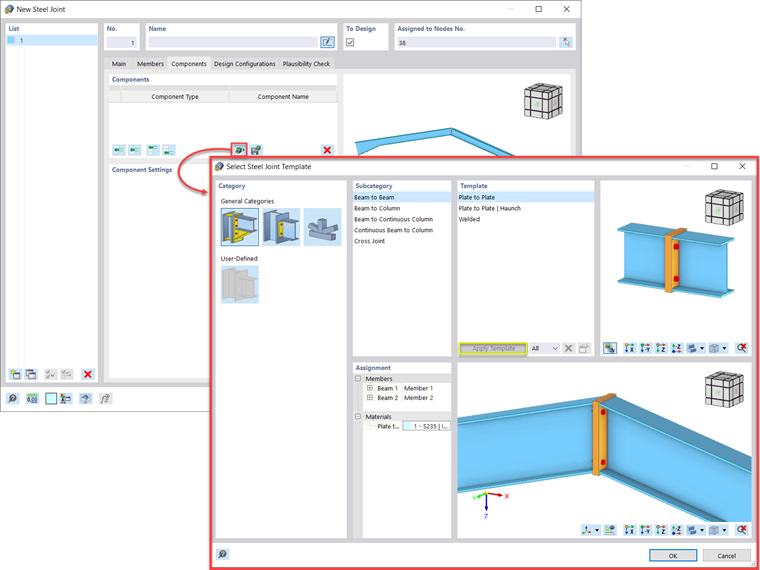

После этого можно задать компоненты стального соединения. Как упоминалось ранее, для создания требуемого соединения будут применены шаблоны стальных соединений, содержащиеся в базе данных программы. Важно отметить, что база данных постоянно расширяется. Доступ к имеющимся шаблонам происходит через значок, показанный на рисунке 4.

Шаблоны сгруппированы в три основные категории: жесткие, шарнирные и фермочные. В каждой из них шаблоны сгруппированы в различные подкатегории: соединения балок с балками, соединения балок с колоннами, соединения колонн с балками, крестообразные соединения, К-образные соединения и так далее. Кроме того, можно выбрать собственные пользовательские шаблоны стальных соединений, сохраненные ранее.

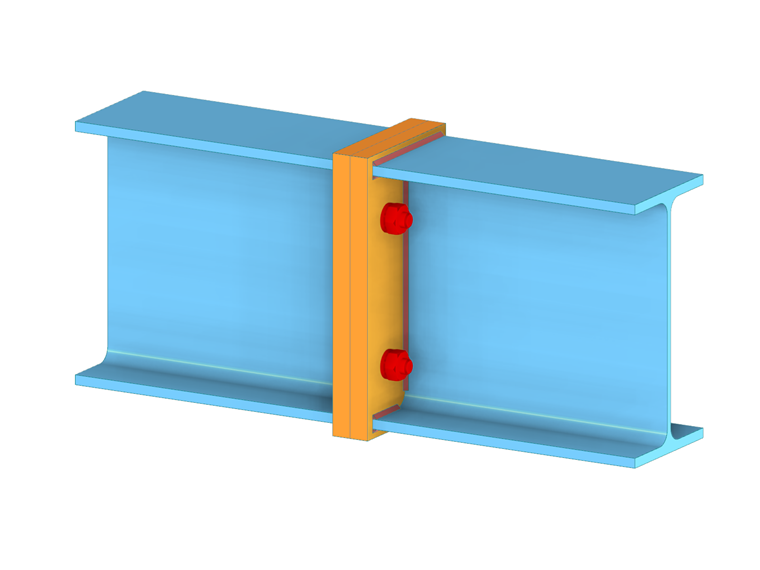

Для соединения, рассматриваемого в нашей статье, выбран шаблон «плита-плита», чтобы создать жесткое соединение в подкатегории балка-балка между выбранными стержнями. Выберем шаблон, нажав кнопку «Применить шаблон». Затем соединяемым стержням автоматически присваиваются балки 1 и 2, но настройки можно изменить вместе с материалом плиты (рисунок 4).

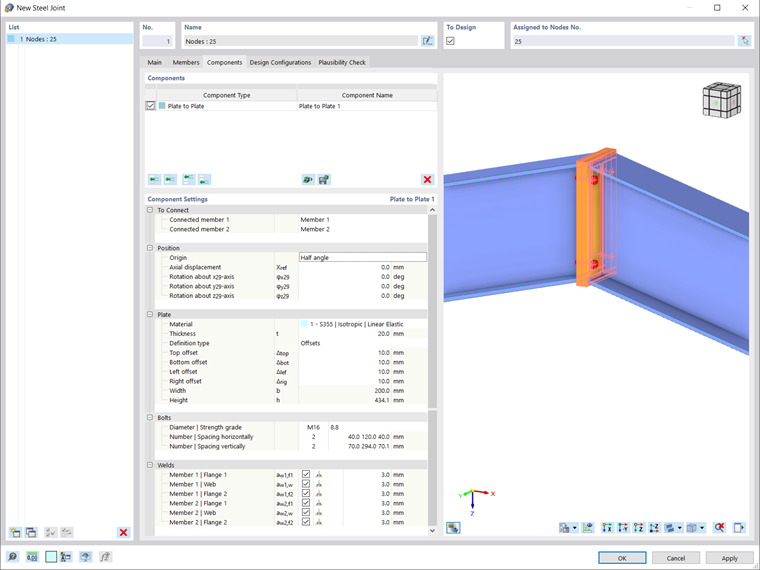

Настройки компонента можно далее изменить на вкладке « Компоненты » в диалоговом окне «Новое стальное соединение» (рисунок 5). Сначала нужно выбрать положение, включая начало (полуугол или перпендикуляр для данного типа соединения), осевое смещение и поворот вокруг осей x, y и z. Затем можно откорректировать толщину пластины, а также задать для пластины размеры и положение или отступ.

Также можно изменить настройки для других компонентов, таких как болты и сварные швы. Например, можно задать диаметр и класс прочности болтов, а также их количество и шаг (по горизонтали и вертикали). Аналогичным образом можно задать угловые, двойные угловые и стыковые швы на передней или задней стороне полок и стенок.

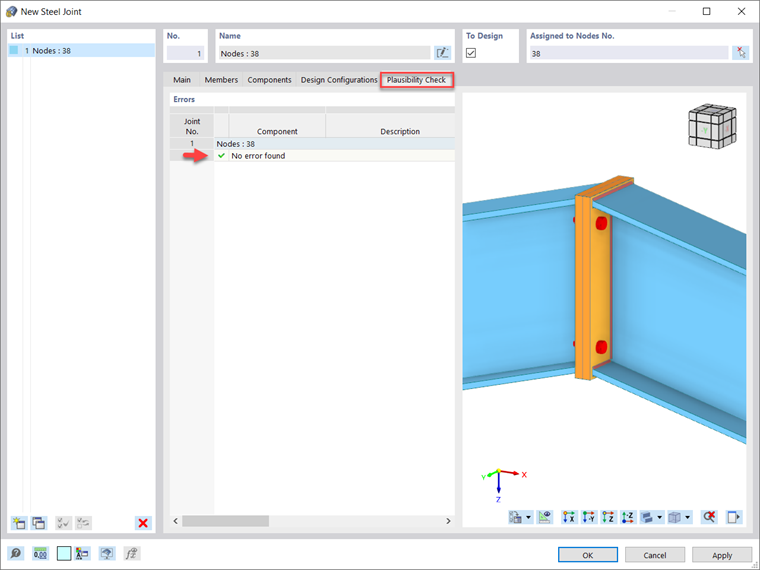

Затем можно запустить проверку достоверности, как показано на рисунке 6, чтобы проверить соединение. Если программа обнаружит недостающие данные, несоответствия пластин, неправильные сварные швы и т.д., они будут отображены в виде ошибок. В противном случае отобразится сообщение «Ошибка не найдена», то есть соединение задано правильно.

Также можно назначить для расчета конфигурацию предельного состояния, которая будет рассмотрена в одной из следующих статей нашей базы знаний.

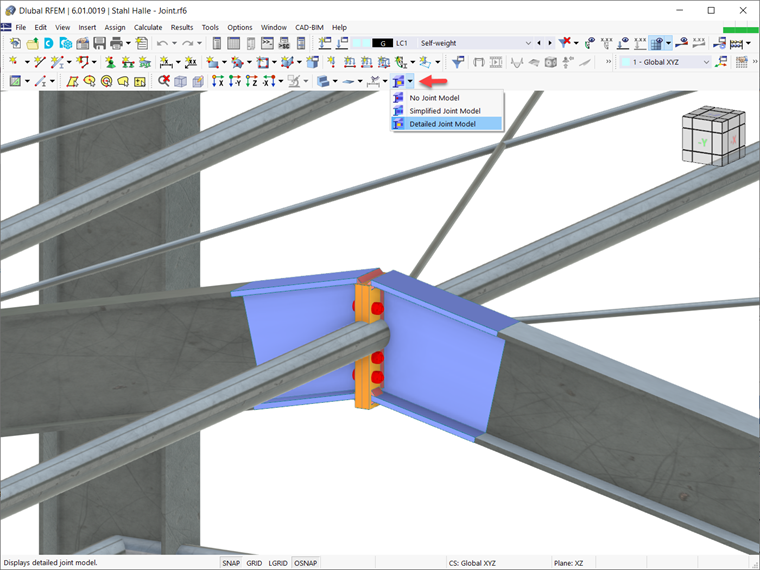

После ввода, стальное соединение доступно в рабочем окне программы RFEM. Например, на рисунке 7 показана подробная модель стального соединения; кроме того, вы можете выбрать отображение упрощенной модели соединений или отключить их отображение.



Автор

Irena Kirova отвечает за написание технических статей и техподдержку пользователей ПО Dlubal.
