Устойчивое положение таких конструкций обычно достигается с помощью пластинчатых опор, потому что пластина помогает распределить нагрузку по поверхности и создать своей длиной стабилизирующее плечо, поглощающее опорный момент. К тому же, при обеспечении равновесия можно в данную опору, в отличие от чисто шарнирной опоры, дополнительно передать также изгибающий момент от вертикальной нагрузки. С чисто технологической точки зрения, так в данной ситуации опорная плита ситуации сначала работает как шарнирная опора, но с увеличением поворота опорного стержня в ней возникает определенное сопротивление моменту. Это особое соотношение потом в зависимости от типа конструкции подробнее описано в следующих нормах:
- EN 12811-1: Временные строительные конструкции - Часть 1: Строительные леса - эксплуатационные требования и общий расчет
- EN 1065: Регулируемые телескопические стойки из стали - технические характеристики, расчет и выполнение испытаний

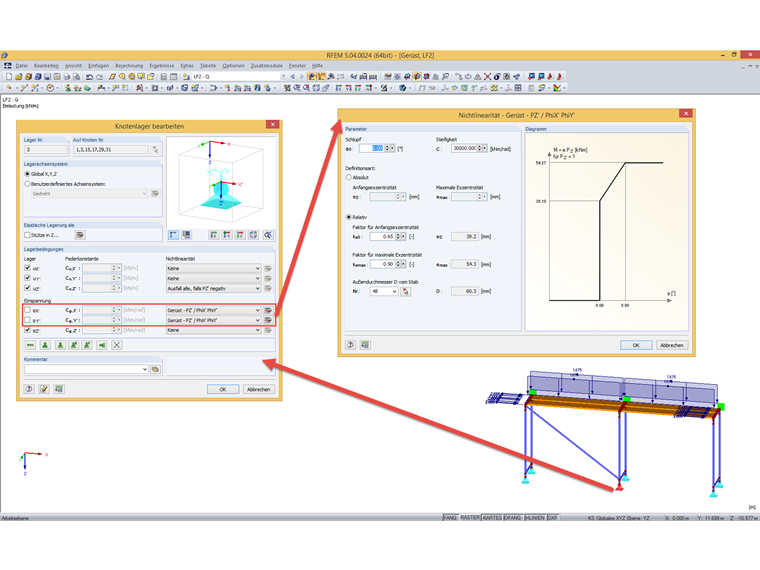

В соответствии с данными нормами затем предлагает программа RFEM возможность определить в качестве степеней свободы узловых опор φX' и φY' нелинейность типа «Леса».

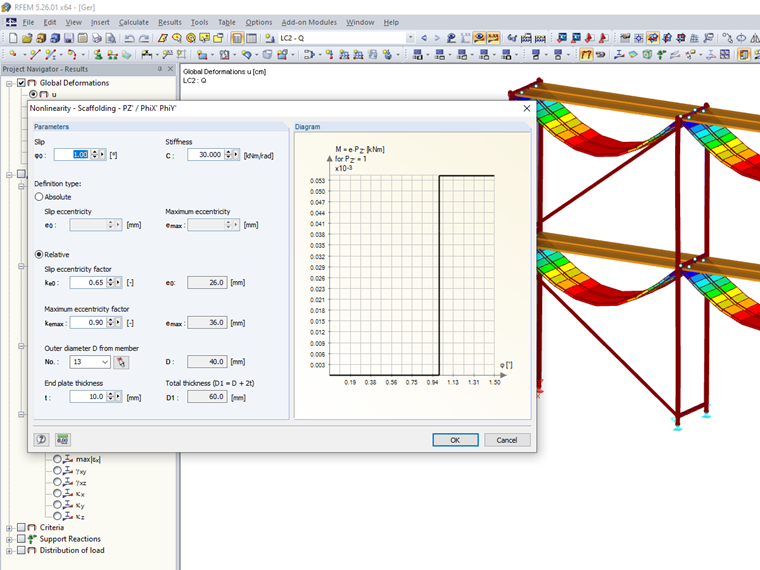

После активации данной опций в диалоговом окне узловых опор, отобразится в зависимости от заданных параметров для всех затронутых точек опоры рабочая диаграмма Mφ.
- φ0 = проскальзывание
- C = жесткость поворотной пружины
- e0 = эксцентриситет зазора (зависит от ke0 и D)
- emax = предельный эксцентриситет (зависит от kemax и D)
- ke0 = коэффициент эксцентриситета зазора
- kemax = максимальный коэффициент эксцентриситета
- D = наружный диаметр стержня
- PZ' = опорная сила в направлении Z'
erstellt werden.
До достижения угла поворота φ0 затем остается опора без моментов. После того поворот не меняется до тех пор, пока не достигается момента M e0 = ke0 ⋅ D ⋅ PZ'.. Между моментом Me0 и моментом Memax = kemax ⋅ D ⋅ PZ', опора реагирует с поворотной жесткостью C. После достижения Memax затем уже достигается текучести.
