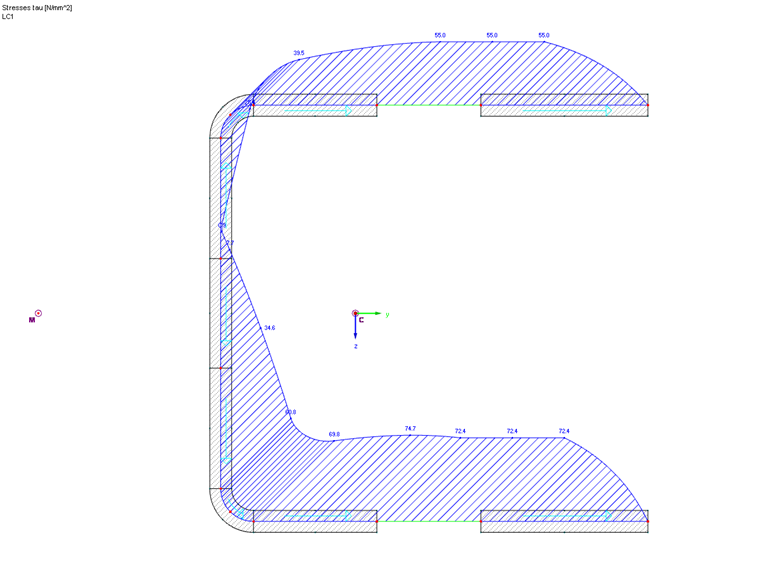

Прямой расчет без перераспределения

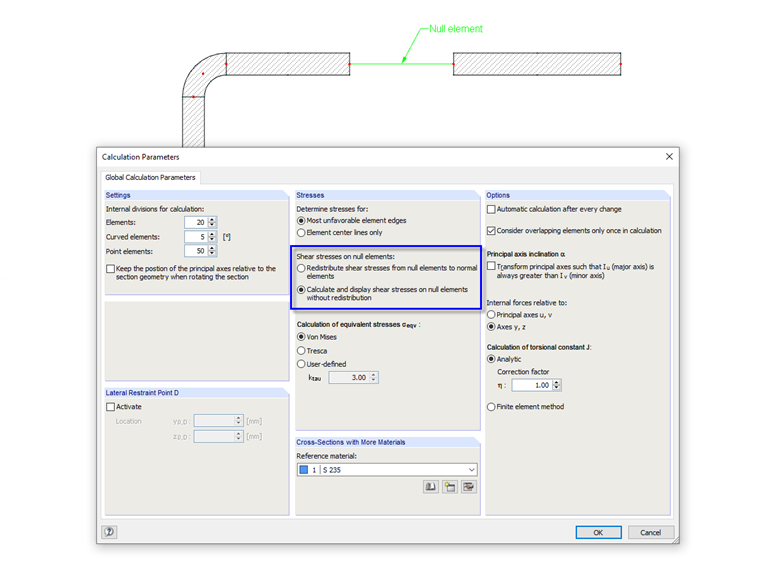

При расчете касательных напряжений учитывается каждый нулевой элемент с его эффективной толщиной t*. Таким образом, отображаются напряжения в нулевых элементах, которые облегчают, например, расчет сварного шва.

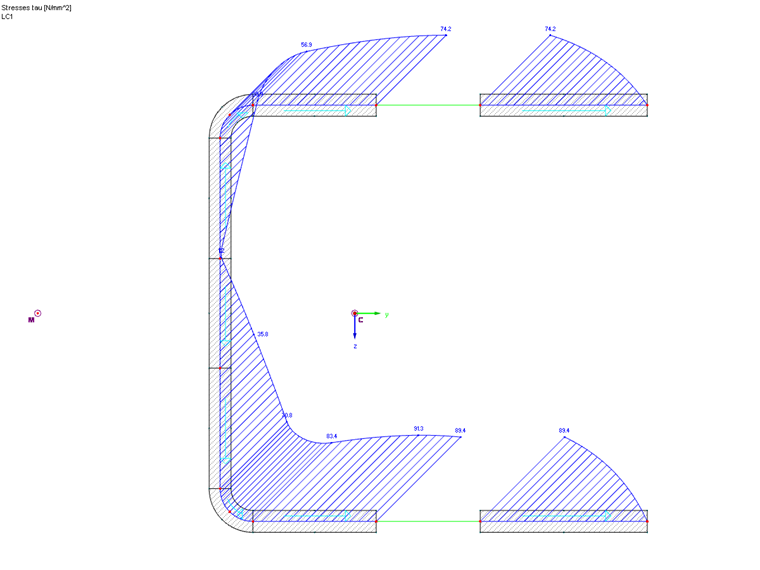

Перераспределение на смежные элементы
Die Querkräfte werden nur für Elemente mit Dicken ungleich null angesetzt. Нулевые элементы не влияют на расчет касательных напряжений. На уменьшенное сечение действуют поперечные силы.
При таком подходе программа работает следующим образом:
- В нормальных элементах напряжения сдвига от поперечных сил и крутящих моментов рассчитываются отдельно.
- Напряжения сдвига от поперечных сил интегрируются в поперечные силы.
- Поперечные силы в нормальных элементах преобразуются в направлении осей y и z и складываются как сумма Vy и сумма Vz.
- Поправочные коэффициенты определяются: ky = Vy/(Σ Vy ) и kz = Vz/(Σ Vz )
- Введенные поперечные силы Vy и Vz умножаются на поправочные коэффициенты.
- Пересчитываются касательные напряжения, возникающие из -за скорректированных поперечных сил.
Поскольку нулевые элементы больше не действуют, данный метод приводит к более высоким касательным напряжениям, чем в случае прямого расчета без перераспределения.
