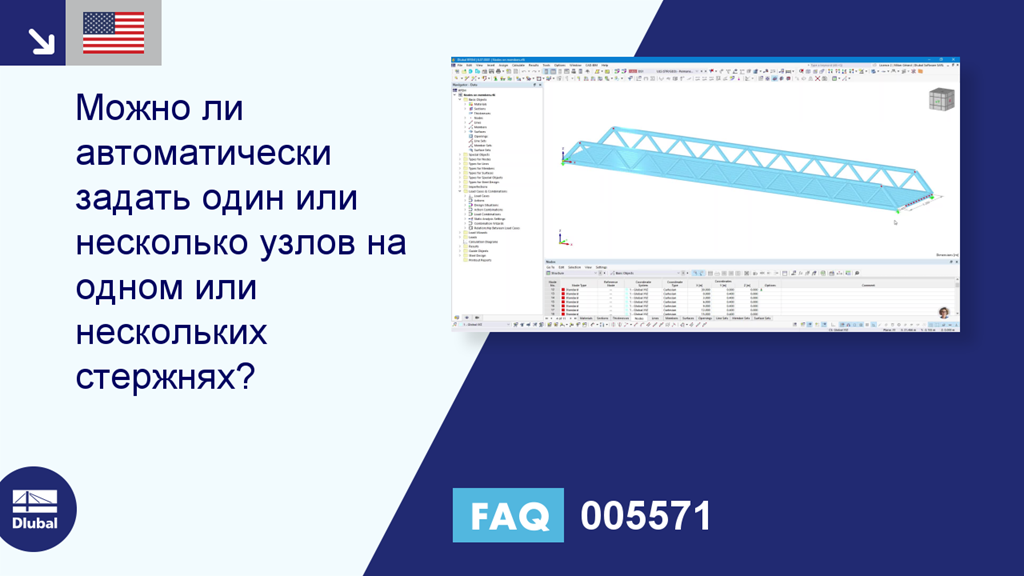

Часто задаваемые вопросы 005571 | Можно ли автоматически задать один или несколько узлов на одном или нескольких стержнях?

Вопрос:
Можно ли автоматически задать один или несколько узлов на одном или нескольких стержнях?

Ответ:
Да, это можно быстро сделать, а затем применить для точного задания расчётных длин с промежуточными узлами, как, например, в .
В следующем примере показаны четыре возможные конфигурации с помощью модели, доступной для скачивания.

Узел на стержне

Если вы выберете «стандартный» узел № 23 и измените тип узла на «На стержне» во вкладке «Основные», вы будете перенаправлены на соответствующую вкладку, где стержень № 12 будет обнаружен автоматически (1), а также положение этого узла по отношению к началу и концу стержня (2).
► Изображение | https://www.dlubal.com/ru/podderzhka-i-obuchenije/podderzhka/faq/005571 | Узел на стержне https://www.dlubal.com/ru/img/051465

Несколько узлов на одном стержне

Если вы измените несколько «стандартных» узлов в той же плоскости, что и стержень № 12, на узлы «На стержне», то стержень № 12 по-прежнему будет применяться (1), но положения узлов относительно начала и конца отсутствуют из-за различных возможных значений (2).
► Изображение | https://www.dlubal.com/ru/podderzhka-i-obuchenije/podderzhka/faq/005571 | Несколько узлов на одном стержне https://www.dlubal.com/ru/img/051466

Несколько узлов с одинаковым положением на нескольких стержнях одинаковой длины

Если вы измените несколько «стандартных» узлов в той же плоскости, что и узел № 23, на узлы «На стержне», то номера стержей не будут изображены из-за возможных различных значений (1), а положение узлов относительно начала и конца стержня снова упоминаются (2).
► Изображение | https://www.dlubal.com/ru/podderzhka-i-obuchenije/podderzhka/faq/005571 | Несколько узлов с одинаковым положением на нескольких стержнях одинаковой длины https://www.dlubal.com/ru/img/051467

Много узлов на многих стержнях

Если вы измените несколько «стандартных» узлов в разных позициях и плоскостях на узлы «На стержне», то ни номера стержней, ни позиции узлов относительно начала и конца стержня не изображаются из-за возможных различных значений.
► Изображение | https://www.dlubal.com/ru/podderzhka-i-obuchenije/podderzhka/faq/005571 | Несколько узлов на нескольких стержнях https://www.dlubal.com/ru/img/051468

Важный

В последних трёх конфигурациях, приведенных выше, номера и позиции стержней просто скрыты, но при этом ссылки на них указаны правильно. Это можно проверить, нажав OK для подтверждения изменений.
Свойство неверно или отсутствует, если в поле флажка «Стержень №» изображаются два красных вопросительных знака (конечный узел стержня, стержень не обнаружен, ...).

► Изображение | https://www.dlubal.com/ru/podderzhka-i-obuchenije/podderzhka/faq/005571 | Неправильные или отсутствующие свойства https://www.dlubal.com/ru/img/051469

;
