Вопрос:

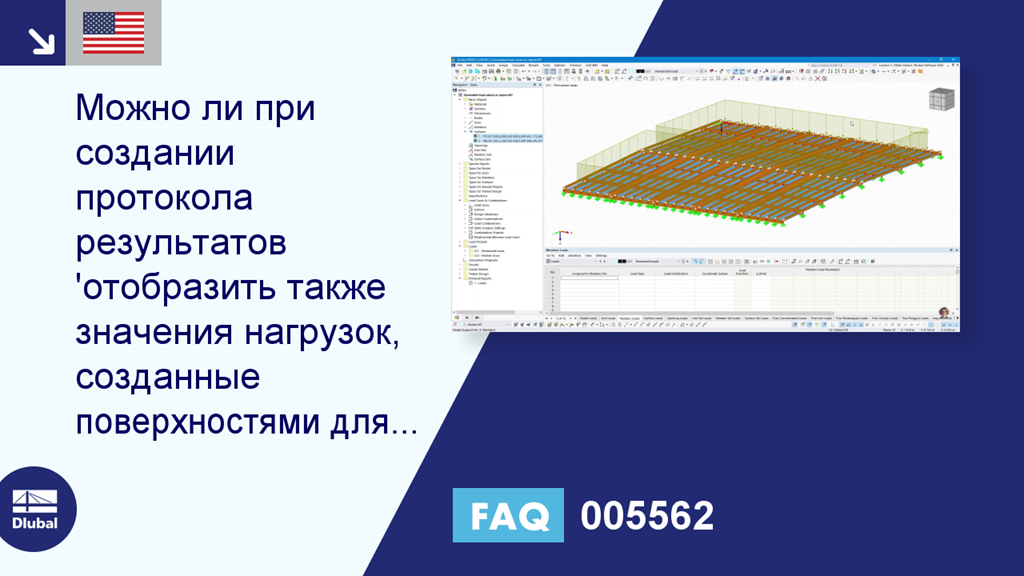

Есть ли возможность при создании протокола результатов изображать значения нагрузок, созданных поверхностями для передачи нагрузки?
Ответ:
Выберите запись «Нагрузки на стержень» в диспетчере протоколов результатов и активируйте опцию «Изображать созданные нагрузки», которая по умолчанию отключена:
► Изображение | https://www.dlubal.com/ru/podderzhka-i-obuchenije/podderzhka/faq/005562 | Параметры нагрузок на стержень в диспетчере протоколов результатов https://www.dlubal.com/en/img/051216
► Изображение | https://www.dlubal.com/ru/podderzhka-i-obuchenije/podderzhka/faq/005562 | Отображение созданных нагрузок в протоколе результатов https://www.dlubal.com/ru/img/051217
Если распределение нагрузки поверхности переноса является «переменным», то значения формируемых нагрузок на стержни также будут иметь тип «Переменная»; поэтому необходимо в Диспетчере протокола результатов выбрать соответствующую запись, а также активировать опцию «Изображать созданные нагрузки»:
► Изображение | https://www.dlubal.com/ru/podderzhka-i-obuchenije/podderzhka/faq/005562 | «Переменное» распределение нагрузки на поверхность переноса https://www.dlubal.com/ru/img/051218
► Изображение | https://www.dlubal.com/ru/podderzhka-i-obuchenije/podderzhka/faq/005562 | Опции для переменных нагрузок на стержень в диспетчере протокола результатов https://www.dlubal.com/en/img/051219
► Изображение | https://www.dlubal.com/ru/podderzhka-i-obuchenije/podderzhka/faq/005562 | Отображение созданных переменных нагрузок в протоколе результатов https://www.dlubal.com/ru/img/051220
