Программы RFEM5 и RSTAB8 предлагают опцию «Пружина» при задании стержня по типам стержней.

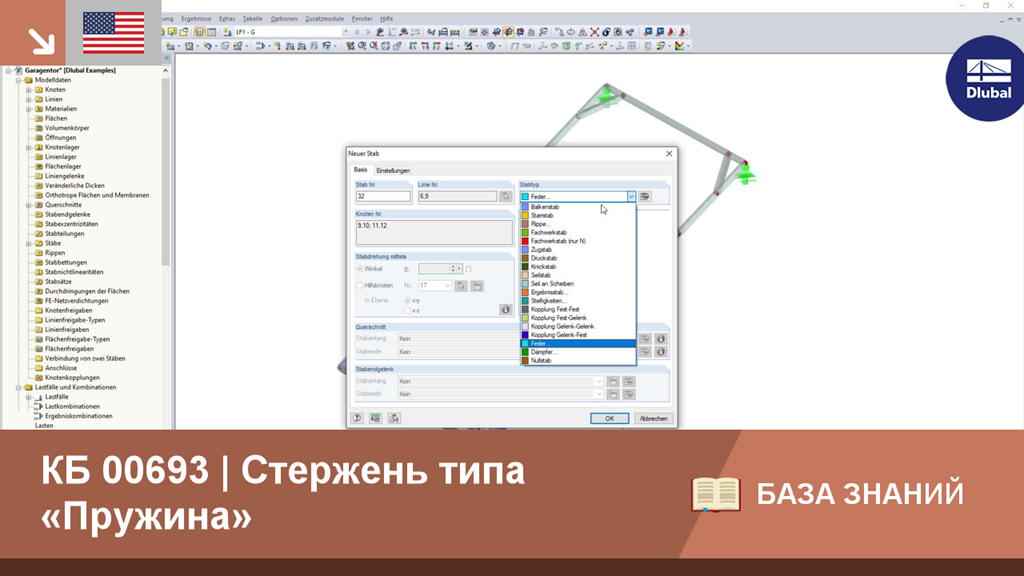

КБ 00693 | Стержень типа «Пружина»
Ссылки
У вас есть какие-нибудь вопросы?
![Стержень типа «Пружина»](/ru/webimage/010409/469407/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
Das Programm RFEM5 bzw. RSTAB8 bietet bei der Definition eines Stabes unter den Stabtypen eine "Feder" Option an.
![Сохранение и импорт диаграмм шарниров стержней](/ru/webimage/010427/2984212/01-EN.png?mw=512&hash=17127434c06258f349409b3e8f047f6d0e8c4ea7)
In RFEM 5 und RSTAB 8 können Stabendgelenken Nichtlinearitäten zugeordnet werden. Кроме нелинейностей типа «Фиксировано при» и «Частичная работа» можно в программе выбрать также возможность «Диаграмма». Однако при выборе опции «Диаграмма» необходимо для правильной работы шарниров на концах стержня указать и соответствующие настройки. Hierbei sind für die einzelnen Definitionspunkte die Abszissen- und Ordinatenwerte (Verformungen beziehungsweise Verdrehungen und zugehörige Schnittgrößen) einzutragen, welche das Gelenk definieren.
