В данной статье будут рассмотриваться элементы, сечение которых подвергается одновременно действию изгибающего момента, поперечной силы и осевой сжимающей или растягивающей силы. Тем не менее в рамках нашего примера не будет учитываться действие поперечной силы.

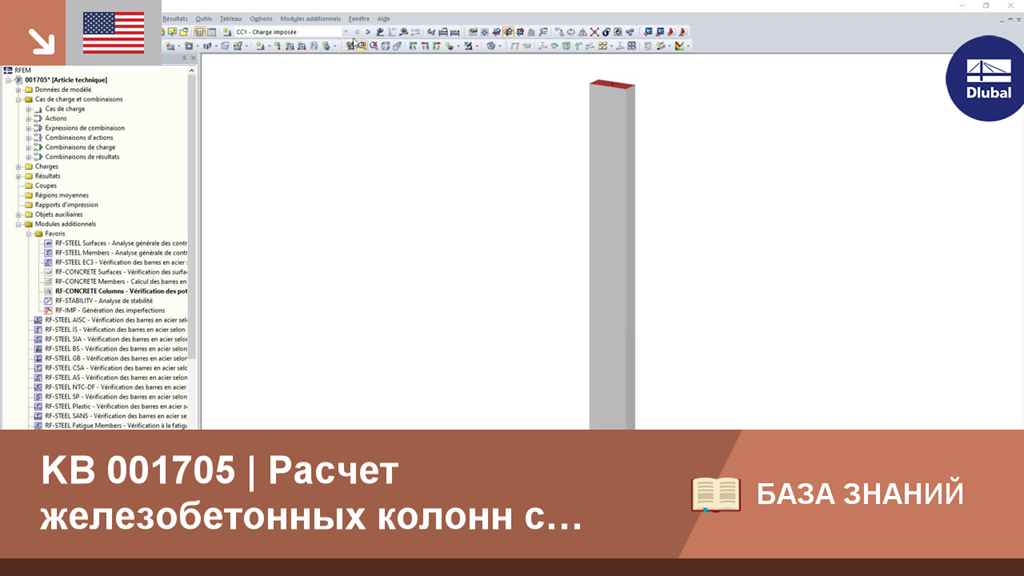

KB 001705 | Расчет железобетонных колонн с комбинированными нагрузками в модуле RF-CONCRETE Columns
- Perchat, J.: Traité de béton armé - selon l'Eurocode 2, 3. Auflage. Antony Cedex: Groupe Moniteur, 2017
- Stroetmann, R.: Zur Stabilität von in Querrichtung gekoppelten Biegeträgern, Stahlbau 69, Seiten 391 - 408. Berlin: Ernst & Sohn, 2000
- EN 1992-1-1 Расчет железобетонных конструкций - Часть 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau. Beuth Verlag GmbH, Berlin, 2004
![Предварительно заданные значения коэффициента длины потери устойчивости вокруг оси Y](/ru/webimage/015248/2969225/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![RFEM модель с постоянными и переменными нагрузками](/ru/webimage/021543/3083454/01-fr.png?mw=512&hash=5abb1fa9cfbaf68b443ad73b71b313783c0bbec9)
![RFEM модель с постоянными и переменными нагрузками](/ru/webimage/021552/3083483/01-fr.png?mw=512&hash=5abb1fa9cfbaf68b443ad73b71b313783c0bbec9)
![Pисунок 01](/ru/webimage/008972/2669060/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
![Характеристики 002828 | Расчет огнестойкости плит и стен по упрощенному табличному методу](/ru/webimage/050837/3913957/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
In Аддон Расчёт железобетонных конструкций для RFEM 6 / RSTAB 9 расчет на огнестойкость можно выполнить для железобетонных стен и плит по упрощенному табличному методу (EN 1992-1-2, раздел 5.4.2 и таблица 5.8 и 5.9).
![Характерная для 002826 | Арматуры от продавливания](/ru/webimage/050658/3902557/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
В аддоне Расчёт железобетонных конструкций у вас есть возможность задать существующую вертикально ориентированную арматуру на продавливание. Это затем учитывается при расчёте на продавливание.
![Характерная для 002801 | Расчётные проверки продавливания на долговечность для всех форм сечений](/ru/webimage/048276/3781178/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
У вас есть отдельные сечения колонн и стены с наклонной геометрией и вам нужен для них расчёт на продавливание?
Без проблем. В RFEM 6 можно выполнить расчёт на продавливание не только для прямоугольных и круглых сечений, но и для сечения любой формы.
![Характеристики 002691 | Упрощенный расчет на огнестойкость для колонн по по 5.3.2 и для балок по по 5.6, EN 1992-1-2](/ru/webimage/044608/3639258/44608_EN.png?mw=512&hash=11fe02254090f730dd1ed077d6012d8b839e5b1f)
В Расчёт железобетонных конструкций например, для колонн (раздел 5.3.2) и балок (раздел 5.6) можно выполнить упрощенный расчет на огнестойкость по норме EN 1992-1-2.
Для упрощённого расчёта на огнестойкость доступны следующие расчётные проверки:
- Колонны: Минимальные размеры сечения для прямоугольных и круглых сечений по таблице 5.2a и по формуле 5.7 для расчёта времени воздействия огня
- Балки: Минимальные размеры и расстояния между центрами согласно таблицам 5.5 и 5.6
Внутренние силы для расчёта на огнестойкость можно определить двумя методами.
- 1 Внутренние силы особой расчётной ситуации учитываются непосредственно в расчёте.
- 2 Внутренние силы из расчёта при нормальной температуре уменьшаются с помощью коэффициента Eta,fi (ηfi) и затем используются в расчёте на огнестойкость.
Кроме того, можно изменить расстояние между осями по формуле 5.5.
