Вопрос:

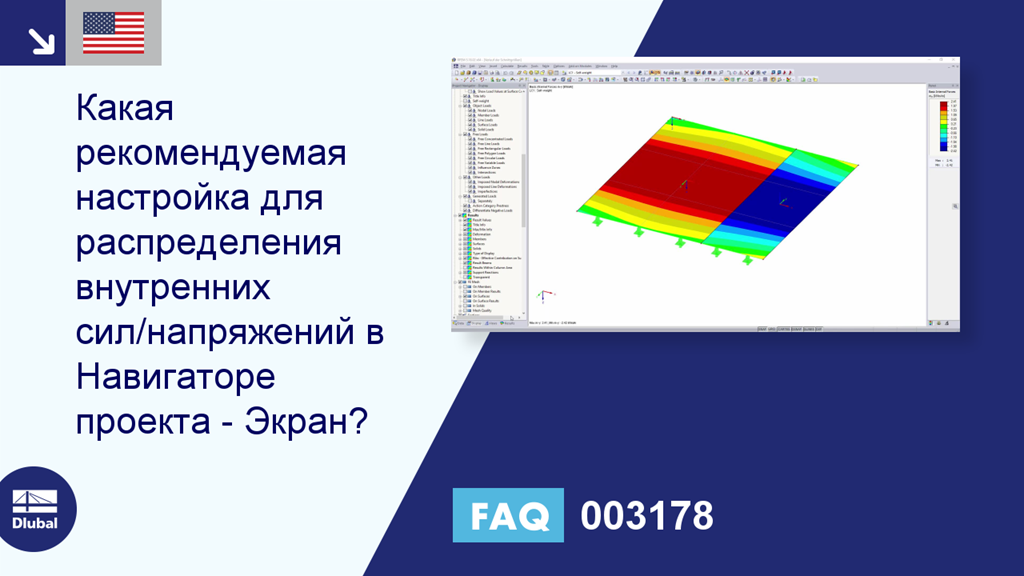

Какая настройка рекомендуется для распределения внутренних сил/напряжений в «Навигаторе проектов» - «Изобразить»?
Ответ:
Анализ КЕ определяет результаты для каждого узла сетки КЕ. Как правило, непрерывное распределение внутренней силы или деформации является предпочтительным для графики. Для этого необходимо сгладить результаты, например, с помощью интерполяции. Однако на данный вопрос нельзя ответить в общих чертах, поскольку его нужно решать от модели к модели. В основном программа RFEM различает следующие пять вариантов:
Постоянное в элементах
Постоянное распределение в элементе
Дискретное
Интерполяция в элементе на основе результатов в особых точках
Непрерывно внутри поверхности
Расчет среднего значения в узле на заданных поверхностях с последующей интерполяцией по элементу
непревывно вцелом
Все результаты усредняются на узле (независимо от заданных поверхностей), а затем интерполируются с помощью элемента
Непрерывно по группам
Также возможно сглаживание результатов по группам. RFEM предоставляет созданные группы с аналогичными свойствами материалов. Пользовательские группы поверхностей или тел можно создавать с помощью контекстного меню навигатора (щелкните правой кнопкой мыши Группы пользователей).
По этому поводу есть интересная техническая статья.
