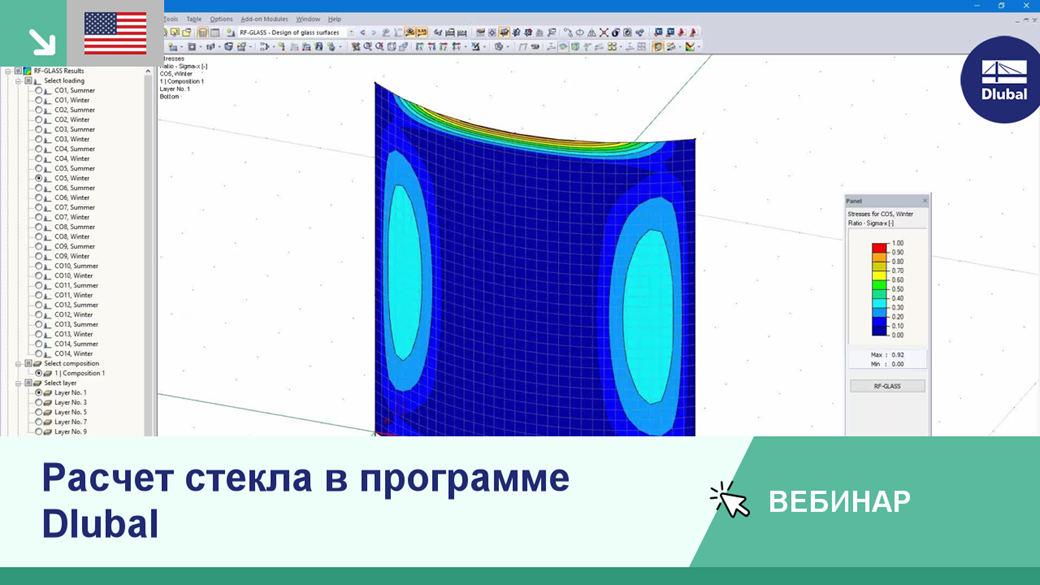

Расчет стекла в программе Dlubal

Bei der Verwendung des Zusatzmoduls RF-GLAS besteht die Möglichkeit, im Hauptprogramm lediglich die Geometrie sowie die Belastungssituation des zu bemessenden Bauteils zu definieren. Die zugehörigen Lagerbedingungen und alle weiteren bemessungsrelevanten Definitionen, wie zum Beispiel Scheibenaufbau und Lagerbedingungen, können weiter im Modul angegeben werden.

Архитектурные требования к перильным ограждениям по-прежнему очень высоки и, как правило, включают в себя высокую степень прозрачности. Одним из вариантов решения так являются стеклянные перила, у которых не видно никакой дополнительной рамочной конструкции.

В области стеклянных конструкций применяются различные стеклянные и слоистые структуры, которые используются для различных целей. Обычно речь идет о следующих материалах: термополированное листовое стекло (флоат-стекло), частично закаленное стекло и упрочненное защитное стекло.

Затем выберите в дополнительном модуле (например, с помощью функции Выбрать) все требуемые поверхности, которые необходимо рассчитать. Геометрия стеклянной панели, а также нагрузки импортируются из модели RFEM.

Затем нужно решить, будет ли расчет выполняться без влияния окружающей конструкции (местный расчет) или с учетом этого влияния (общий расчет). При выборе местного расчета, каждая поверхность, выбранная для расчета, отделяется от модели и рассчитывается отдельно.

В общем расчете учитывается вся конструкция, включая заданные стеклянные панели. Все данные о композиции стекла, а также свойства стекла отдельных слоев задаются во входных окнах RF-GLASS. Можно выбрать слои типа стекла, плёнки и газа. Требуемый материал может быть импортирован непосредственно из базы данных, которая содержит большое количество материалов.

Все параметры отдельных слоев, включая их толщину, можно редактировать. Кроме того, в RF-GLASS можно создать несколько композиций, позволяющих проектировать различные типы стекол одновременно.

У изоляционных стекол можно учесть в расчете внешние нагрузки, а также нагрузки от изменений температуры, атмосферного давления и перепадов высот. Модуль рассчитывает данные нагрузки автоматически на основе параметров климатической нагрузки. При выборе местного типа расчета, необходимо задать линейные опоры, узловые опоры и граничные стержни поверхностей в RF-GLASS. Данные опоры и стержни учитываются только в RF-GLASS и не имеют никакого влияния на модель, созданную в RFEM.

После завершения расчета, результаты изображаются в виде четко структурированных окон результатов. Таким образом, можно легко найти максимальное соотношение напряжений. Также изображаются эпюры напряжений по композициям.

Кроме того, RF-GLASS отображает перечень элементов, а для защитного стекла - давление газа. Результаты можно изобразить графически в модели RFEM.

Таблицы исходных данных и результатов RF-GLASS, включая графику, могут быть добавлены в протокол результатов RFEM. Также можно экспортировать все таблицы в MS Excel.

• Расчет однослойного или многослойного стекла, а также газослойного стеклопакета
• расчет искривленного стекла
• Возможность выбрать либо местный расчет без учета влияния окружающей конструкции, либо общий расчет с учетом влияния всей конструкции
• Расчет предельных напряжений по норме DIN 18008:2010-12 или TRLV:2006-08
• Придание нагрузок классам длительности нагрузки
• Обширная база данных материалов, включая все распространенные типы стекла, плёнки и газа, в соответствии со стандартами DIN 18008:2010-12, E DIN EN 13474 и нормативом TRLV:2006-08
• Возможность учета сдвиговых соединений слоев
• Учёт климатических нагрузок
• Расчет по линейному статическому анализу или нелинейный расчет по методу больших деформаций. расчет
• Расчет напряжений и расчет предельных состояний по несущей способности и пригодности к эксплуатации
• Графическое отображение всех результатов в программе RFEM
• Возможность фильтрации результатов и цветовой шкалы в таблицах результатов
• Прямой экспорт данных в программу MS Excel
