🔩 Болтовое соединение удлинённой усиленной торцевой пластины: Влияние толщины элемента жесткости
👉 Давайте сравним, как различные конфигурации дополнительного усиления влияют на такое соединение, с хэштегом #DlubalSoftware. Первый вариант - это торцевая пластина без усиления. Другие варианты отличаются выбранной толщиной элемента жёсткости. Рассматривается влияние момента сопротивления и начальной вращательной жёсткости, а также влияние этой жёсткости на горизонтальный прогиб многоэтажного здания.

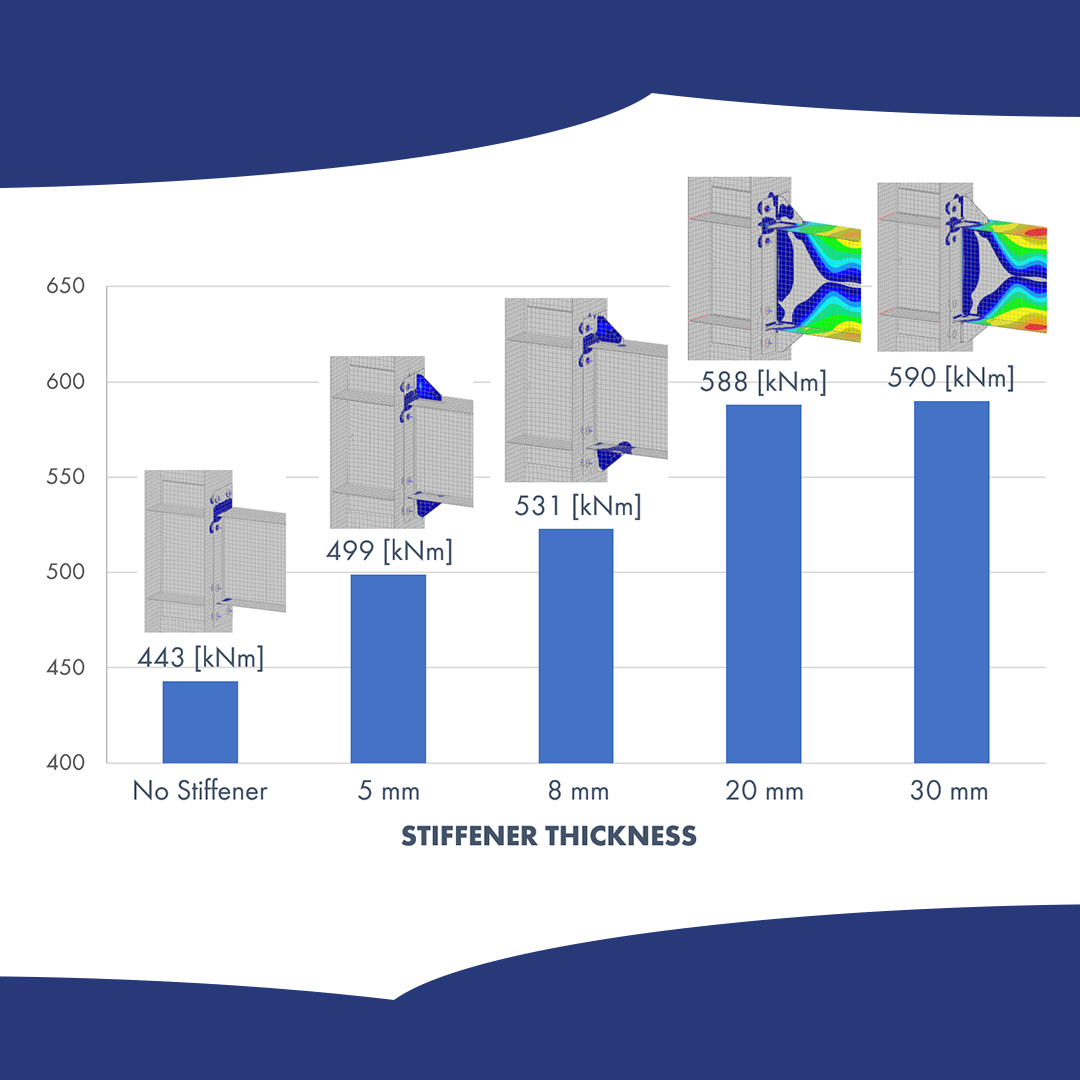

📊 Из сравнения моментов сопротивления видно, что добавленный экемент жёсткости увеличил прочность, в данном примере на 12–33 %, в зависимости от выбранной толщины. Интересно, что элементы жесткости толщиной более 20 мм не увеличивают дополнительно момент сопротивления. Это происходит потому, что самой слабой частью соединения становится балка, как показано на графике распределения пластической деформации.
📊 Также заметно влияние на начальную жёсткость при изгибе. Тем не менее, все варианты, особенно с элементами жёсткости, достаточно близки к жёсткой классификации, поэтому их влияние на горизонтальную деформацию многоэтажного здания не так значительно.
