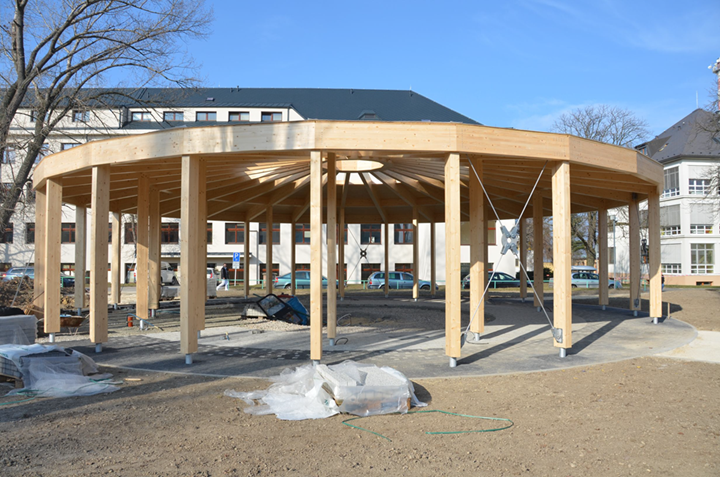

Gazebo per i Reduci di guerra nel UVN, a Praga in Repubblica Ceca

A Praga all’interno dell’area del complesso ospedaliero UVN (Ospedale Universitario Militare) il 12 maggio 2014 è stato inaugurato un nuovo gazebo.

La struttura scelta da una giuria di esperti ha ricevuto il premio per la Struttura in legno dell’anno 2013nella categoria Progetti.

Struttura

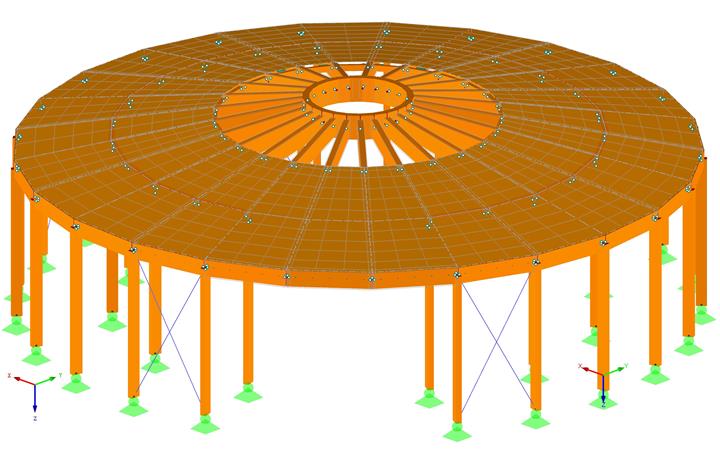

La costruzione rotonda del gazebo con un diametro di 16,4 m è divisa radialmente in 25 parti.

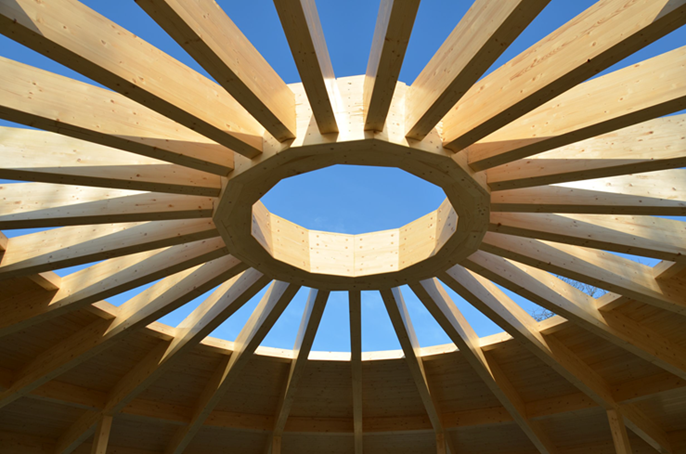

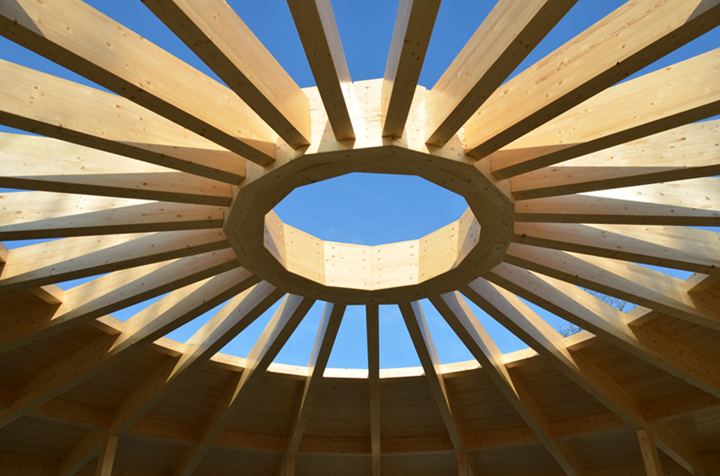

Le travi del telaio 140 x 400 mm si uniscono ad un anello circolare in legno massiccio con un raggio di 1,1 m. Ogni altra trave è supportata da una colonna nell'anello interno delle colonne. Sul perimetro, ogni raggio è supportato da colonne di 140 x 260 mm (collegamenti nascoste).

Le due travi all'ingresso principale sono supportate da due telai adiacenti. Grazie al design unico strutturale del gruppo anello centrale, è stato possibile produrre questo elemento di compressione esclusivamente dalle sezioni di legno lamellare incollate standardizzate. I singoli segmenti, compresi i punti di connessione per le particolari travi, sono stati realizzati con macchine a controllo numerico.

Il progetto è diverso dalla pratica comune in cui l'anello solido centrale sarebbe costituito da una saldatura in acciaio e ricoperto di legno per motivi visivi.

La tensione nel perimetro è trasferita dall'anello esterno del poligono a 25 lati. Qui le parti in legno sono collegate con un sistema di lamiere metalliche incorporate da tasselli autoperforanti. La rigidezza spaziale nel piano del tetto è assicurata dal rivestimento allover che consiste in listelli per coperture e pannelli in sterling (OSB). Le fascette in acciaio stabilizzano la struttura sul piano verticale. La struttura è ancorata alle fondamenta in cemento armato da basi in acciaio nascoste.

La struttura scelta da una giuria di esperti ha ricevuto il premio per la Struttura in legno dell’anno 2013nella categoria Progetti.

Ingegneria strutturale Ing. Zbyněk Šrůtek
Česká Skalice, Repubblica Ceca
www.timberdesign.cz
