Structure

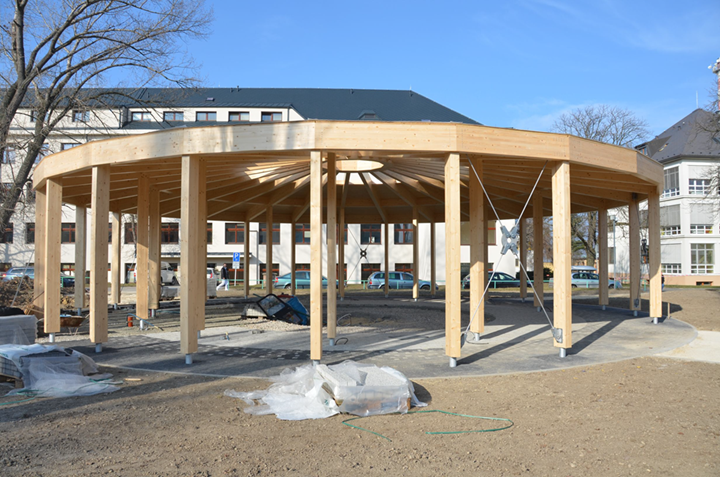

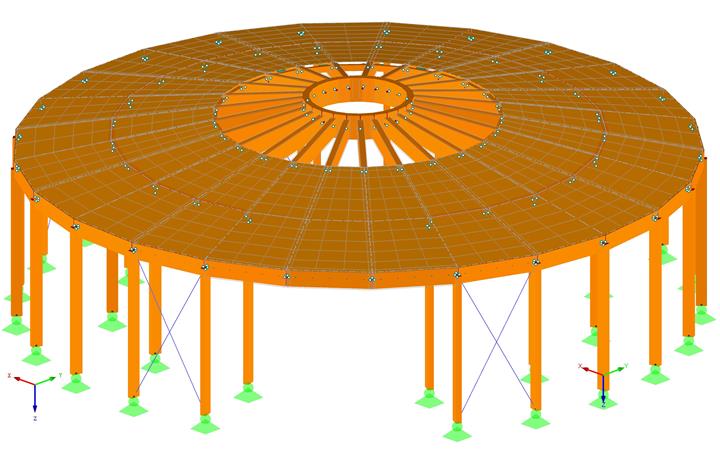

Ce pavillon circulaire a un diamètre de 16,4 m et est divisé en 25 sections radiales.

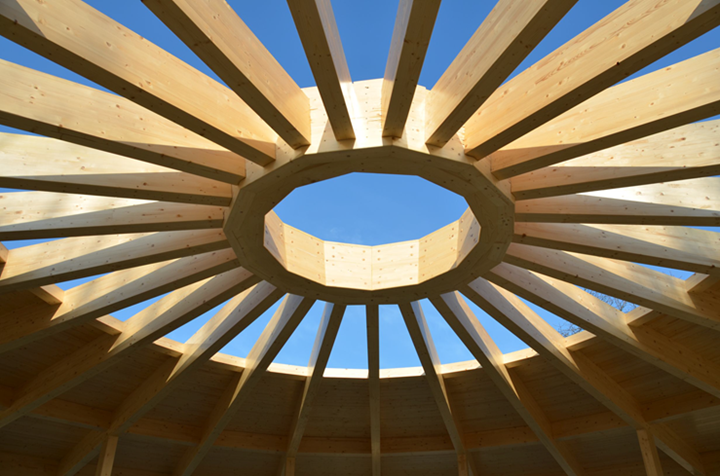

Des chevrons de 140 x 400 mm convergent autour d'un anneau circulaire en bois massif d'un rayon de 1,1 m. Toutes les autres poutres sont supportées par des poteaux situés dans l'anneau intérieur. Les poutres sur le pourtour de l'anneau externe sont soutenues par des poteaux de 140 x 260 mm et les assemblages sont dissimulés.
Les deux poutres de l'entrée principale sont supportées par deux poteaux adjacents. En raison de la conception unique de la structure de l'anneau central, cet élément de compression n'a pu être fabriqué qu'à partir de profilés en bois lamellé-collé normalisés. Les segments individuels, y compris les points de connexion des 25 chevrons, ont été fabriqués à l'aide de machines-outils à commande numérique.
Ce pavillon se démarque des projets similaires, dont l’anneau central est habituellement constitué d’un composant en acier soudé.
La contrainte de traction s'exerçant sur les bords est transférée par l'anneau extérieur (polygone à 25 côtés). Les parties en bois sont connectées à un système de tôles intégrées par des chevilles autoperceuses. La rigidité de la zone de toiture est assurée par un revêtement composé de lattes et de panneaux OSB. Des liens en acier stabilisent la structure dans un plan vertical. Le pavillon est en outre supporté par des pieds de poteau en acier coulés dans des fondations en béton armé.
La structure a reçu la structure bois de l'année 2013 dans la catégorie Designs - Choice des experts.
| Calcul de structure | Ing. Zbyněk Šrůtek Česká Skalice, République tchèque www.timberdesign.cz |
