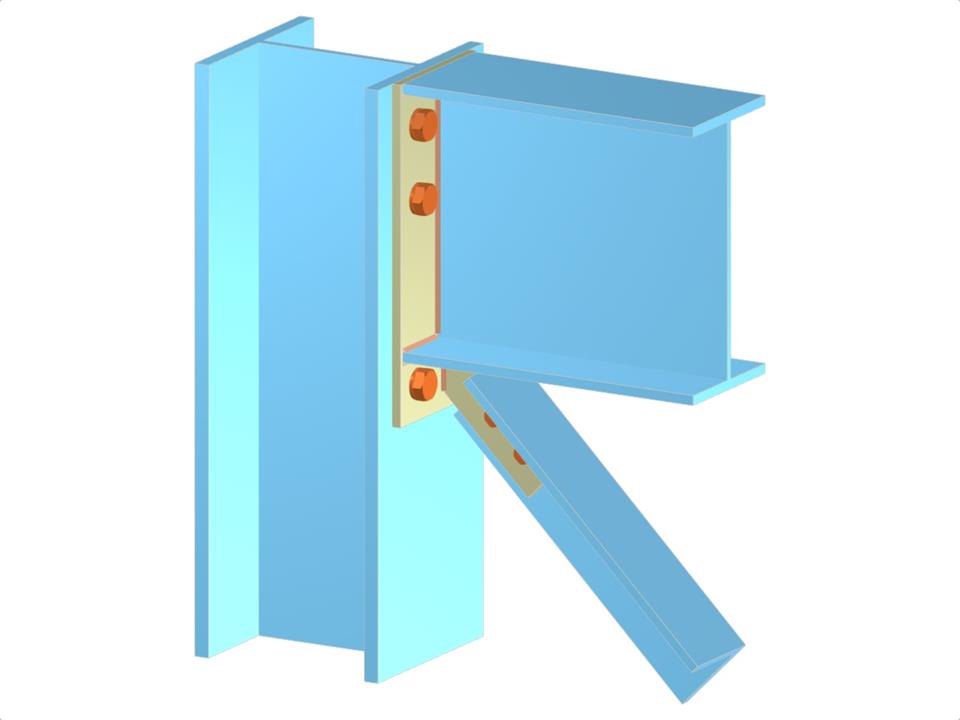

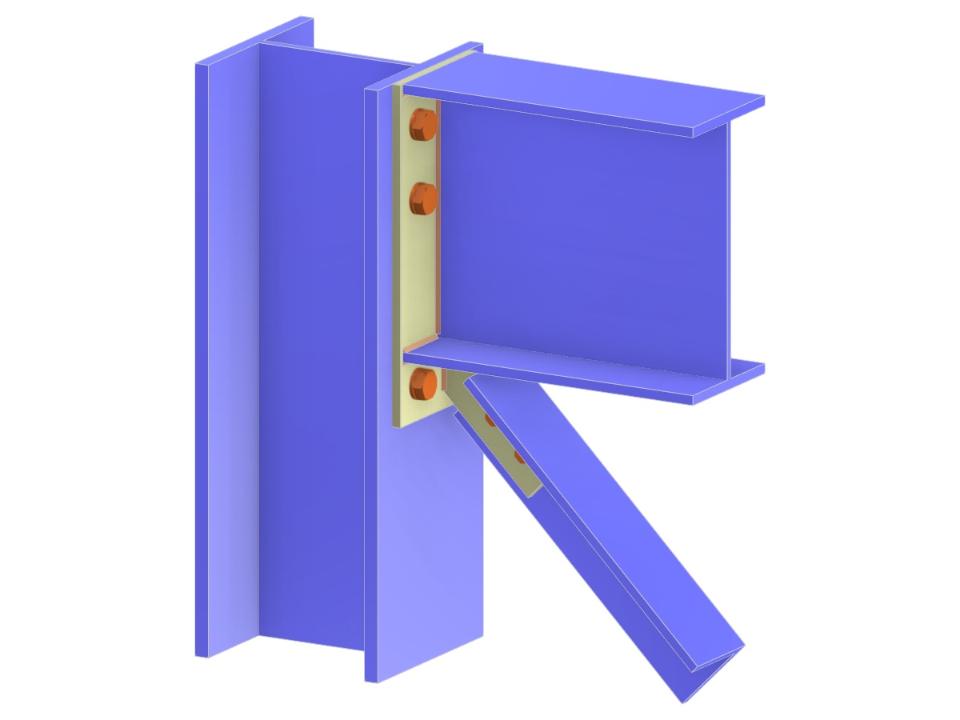

Questo modello illustra un collegamento trave-colonna su un solo lato, caratterizzato da una piastra di estremità estesa e una piastra a lama per il diagonale. Integra una trave e il diagonale della controventatura verticale alla flangia della colonna per garantire un trasferimento efficiente del carico. Il collegamento bullonato assicura il sistema e offre resistenza al momento flettente rispetto all'asse principale della colonna. Il disegno tecnico dettagliato mostra geometria accurata, disposizione dei bulloni e configurazioni dei rinforzi per supportare una verifica del progetto precisa. Tutte le caratteristiche essenziali del collegamento sono chiaramente delineate per una simulazione e un'analisi affidabili.
Collegamento trave unilaterale con piastra di estremità estesa
Numero di nodi | 4 |
Numero di linee | 3 |
Numero di aste | 3 |
Numero di superfici | 0 |
Numero di solidi | 0 |
Numero di casi di carico | 0 |
Nr. di combinazioni di carico | 0 |
Nr. di combinazioni di risultati | 0 |
Dimensioni (metriche) | 0,480 x 0,490 x 0,000 m |
Dimensioni (imperiali) | 1.57 x 1.61 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
