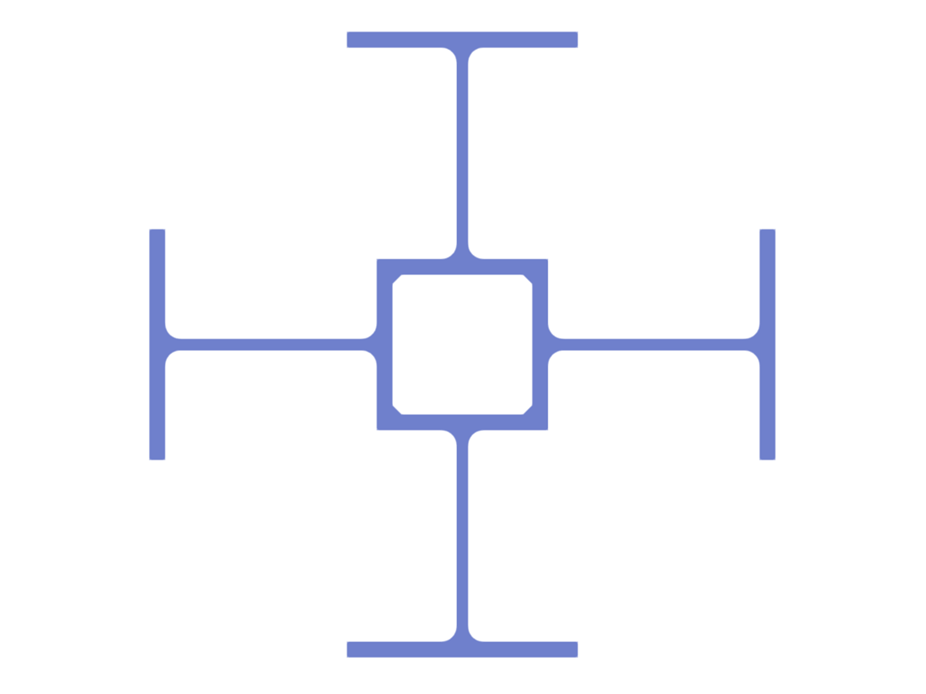

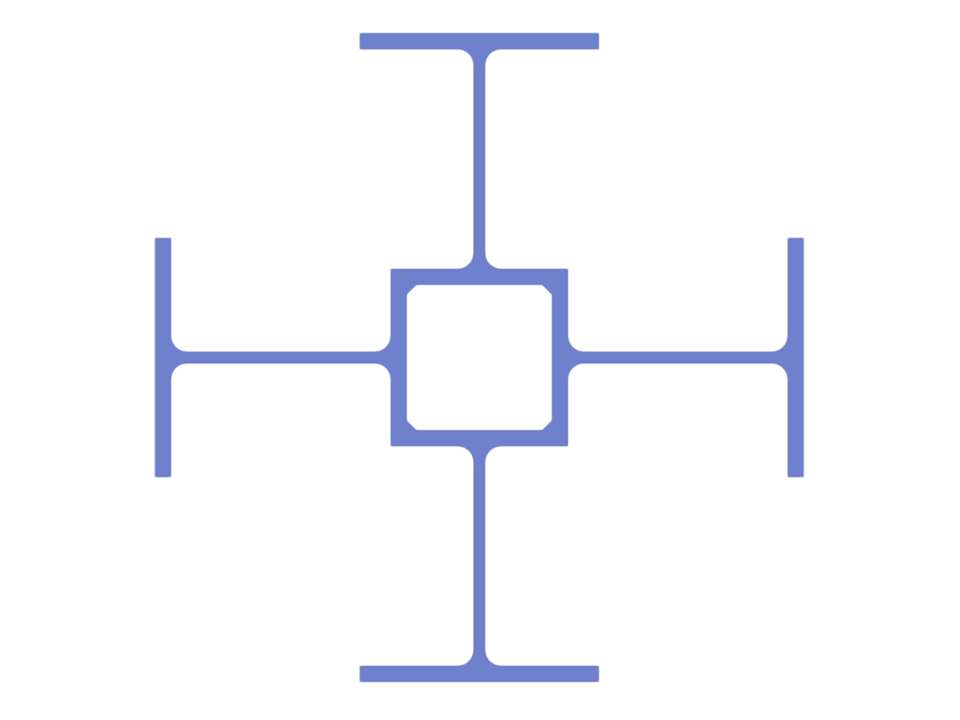

Questa sezione trasversale per una colonna in acciaio è stata creata con RSECTION ed è composta da 4 sezioni IPE, di cui le ali sono estese e saldate insieme
Sezione della colonna composta da travi IPE saldate
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
