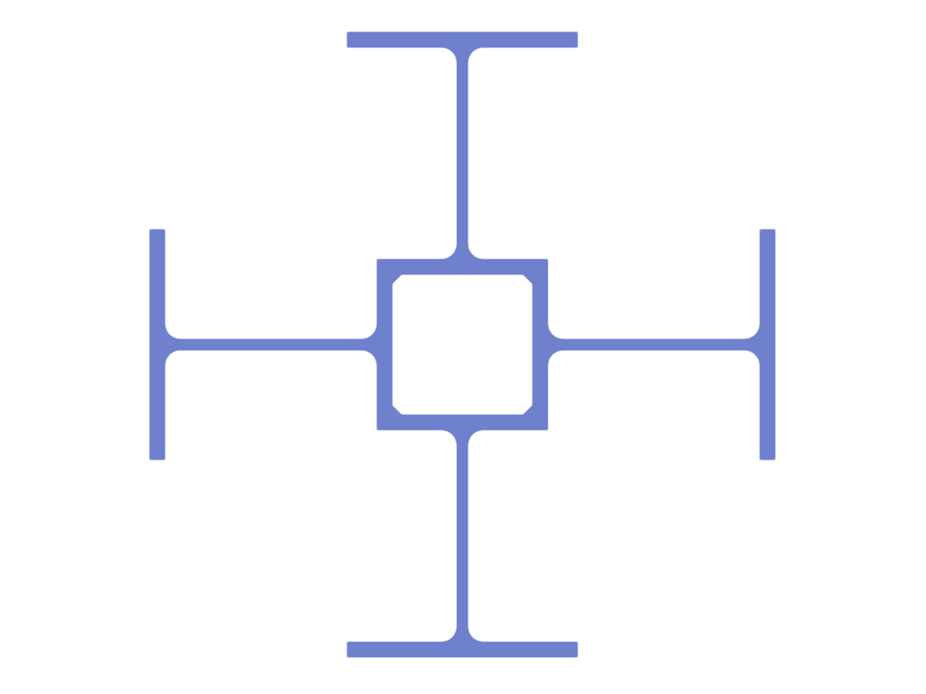

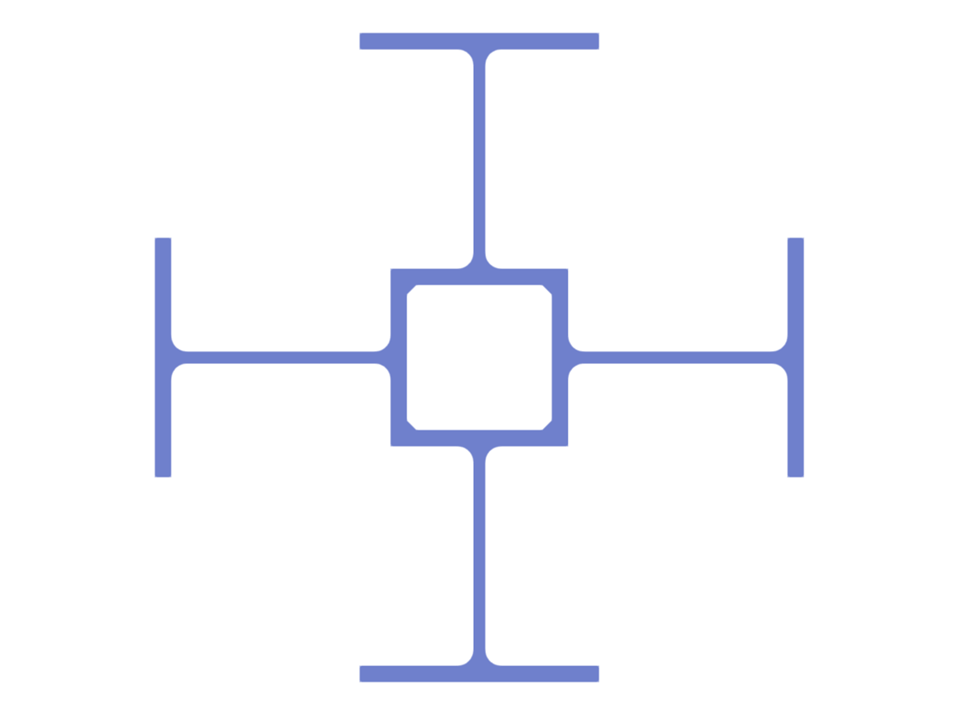

Tento průřez ocelového sloupu byl vytvořen pomocí programu RSECTION a skládá se ze 4 IPE profilů, z nichž jsou pásnice prodlouženy a svařeny.
Průřez sloupu ze svařovaných IPE nosníků
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
