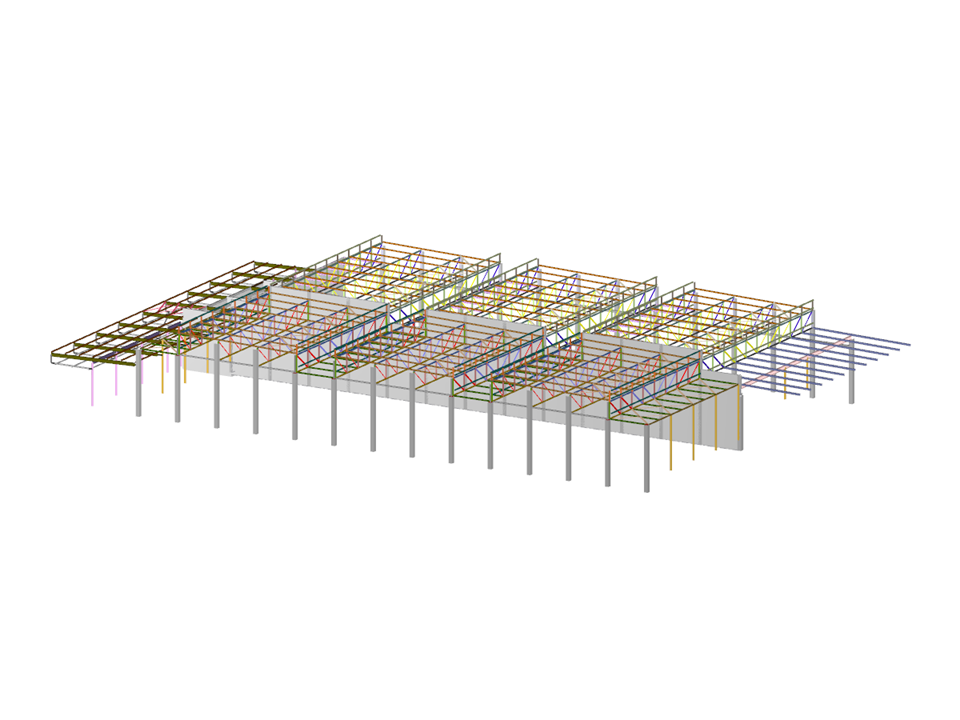

Edificio uso uffici e produzione a Dunningen, Germania
Verifiche strutturali:
Isenmann Ingenieur GmbH
www.isenmann-ingenieure.de
Modello utilizzato in
Capannone con capriate in acciaio
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 2298 |
| Numero di linee | 3602 |
| Numero di aste | 3387 |
| Numero di superfici | 23 |
| Peso totale | 1312,611 t |
| Dimensioni (metriche) | 92.355 x 50.065 x 12.382 m |
| Dimensioni (imperiali) | 303 x 164.26 x 40.62 feet |
| Versione del programma | 5.25.01 |
