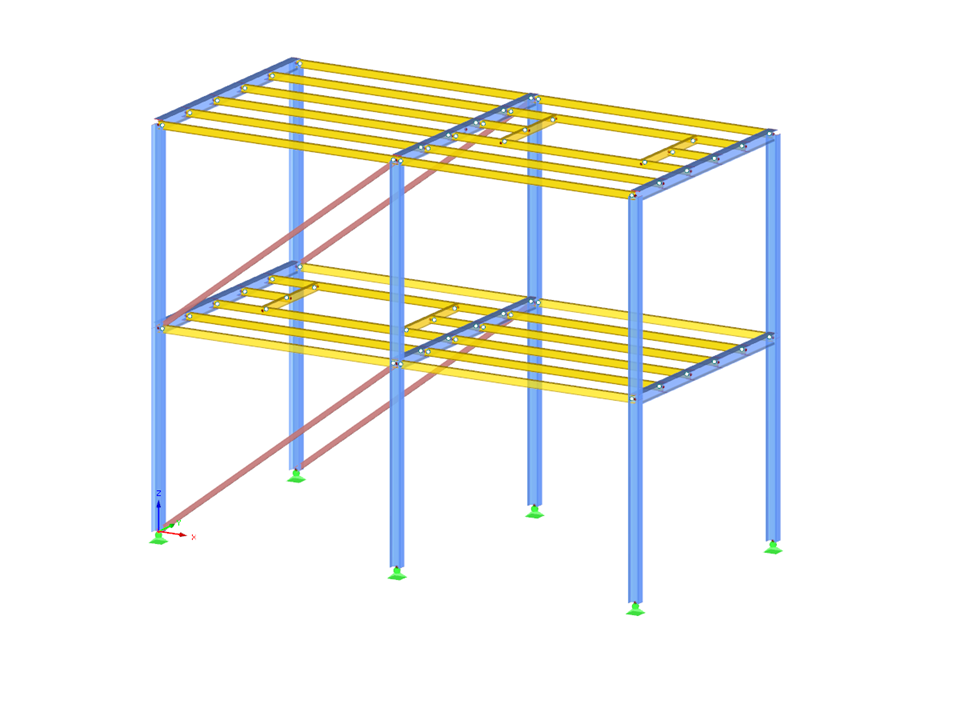

Questo modello è stato utilizzato per il video tutorial per studenti di Analisi time history lineare.
Struttura in acciaio dell'edificio
Numero di nodi | 55 |
Numero di linee | 89 |
Numero di aste | 89 |
Numero di superfici | 0 |
Numero di solidi | 0 |
Numero di casi di carico | 4 |
Nr. di combinazioni di carico | 0 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 6,326 t |
Dimensioni (metriche) | 10.363 x 7.925 x 5.182 m |
Dimensioni (imperiali) | 34 x 26 x 17 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
