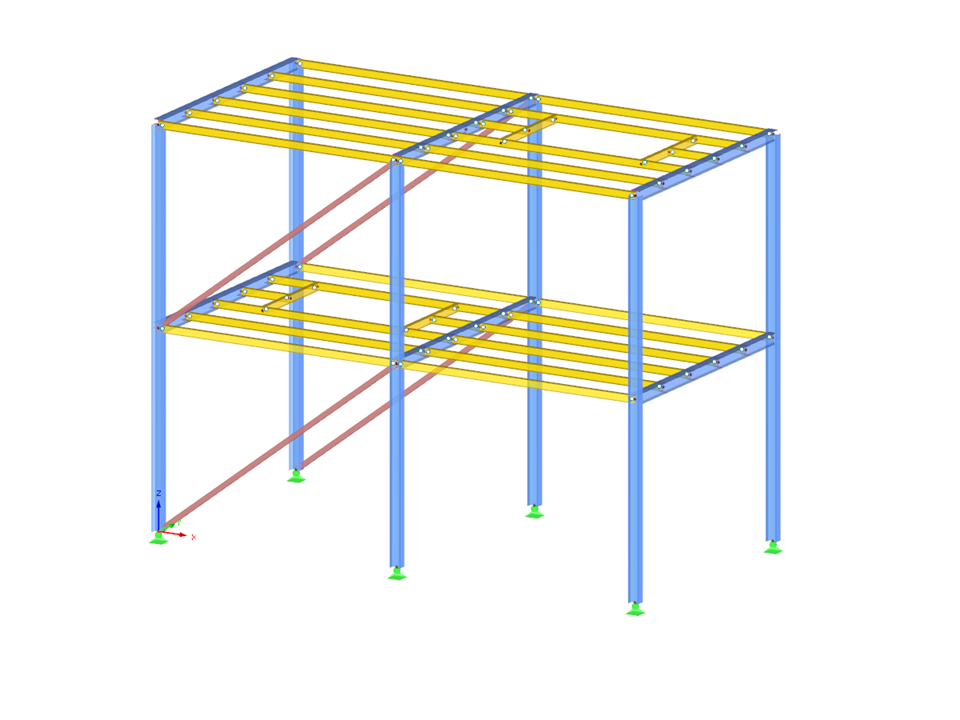

Ce modèle a été utilisé pour le tutoriel vidéo sur l'analyse de l'historique de temps des étudiants.
Structure métallique du bâtiment
Nombre de nœuds | 55 |
Nombre de lignes | 89 |
Nombre de barres | 89 |
Nombre de surfaces | 0 |
Nombre de solides | 0 |
Nombre de cas de charge | 4 |
Nombre de combinaisons de charges | 0 |
Nombre de combinaisons de résultats | 0 |
Poids total | 6,326 t |
Dimensions (métrique) | 10,363 x 7,925 x 5,182 m |
Dimensions (impériales) | 34 x 26 x 17 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
