Questo modello è stato utilizzato per mostrare come generare carichi da una struttura multistrato.
La libreria delle composizioni multistrato contiene già alcune strutture di solai e coperture. Questa libreria può essere modificata ed estesa a piacere.

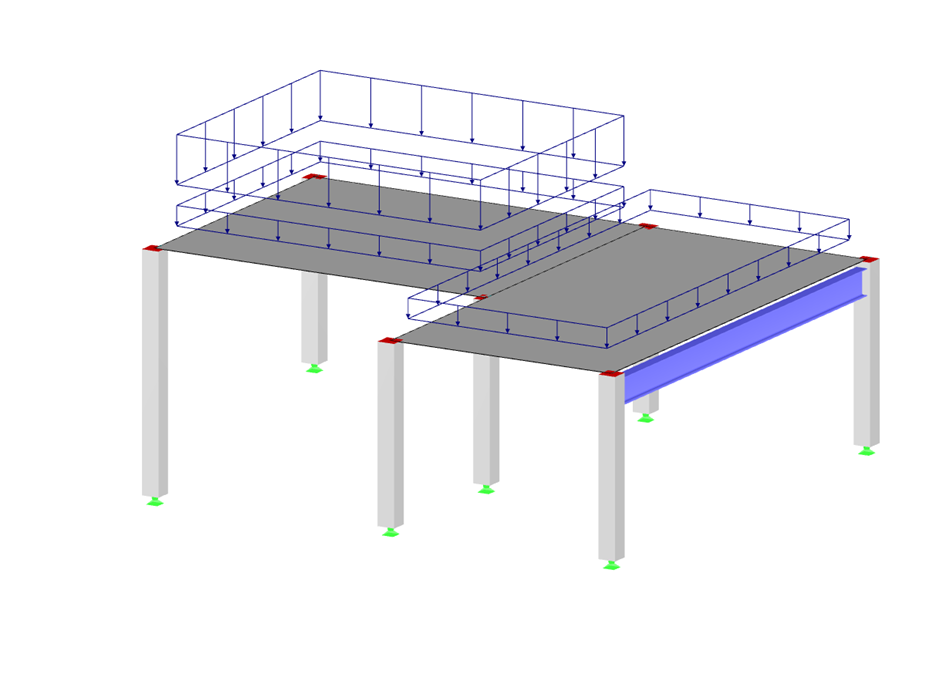

Struttura in cemento armato con carichi dalla composizione multistrato
Numero di nodi | 14 |
Numero di linee | 15 |
Numero di aste | 9 |
Numero di superfici | 2 |
Numero di casi di carico | 4 |
Nr. di combinazioni di carico | 3 |
Nr. di combinazioni di risultati | 1 |
Peso totale | 37,672 t |
Dimensioni (metriche) | 10.157 x 8.157 x 4.079 m |
Dimensioni (imperiali) | 33.32 x 26.76 x 13.38 feet |
Versione del programma | 5.25.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
