Tento model ukazuje, jak lze generovat zatížení z vícevrstvé skladby.
V databázi vícevrstvých skladeb je již obsaženo několik podlahových a střešních skladeb. Tuto databázi lze libovolně upravovat a rozšiřovat.
Model použitý v

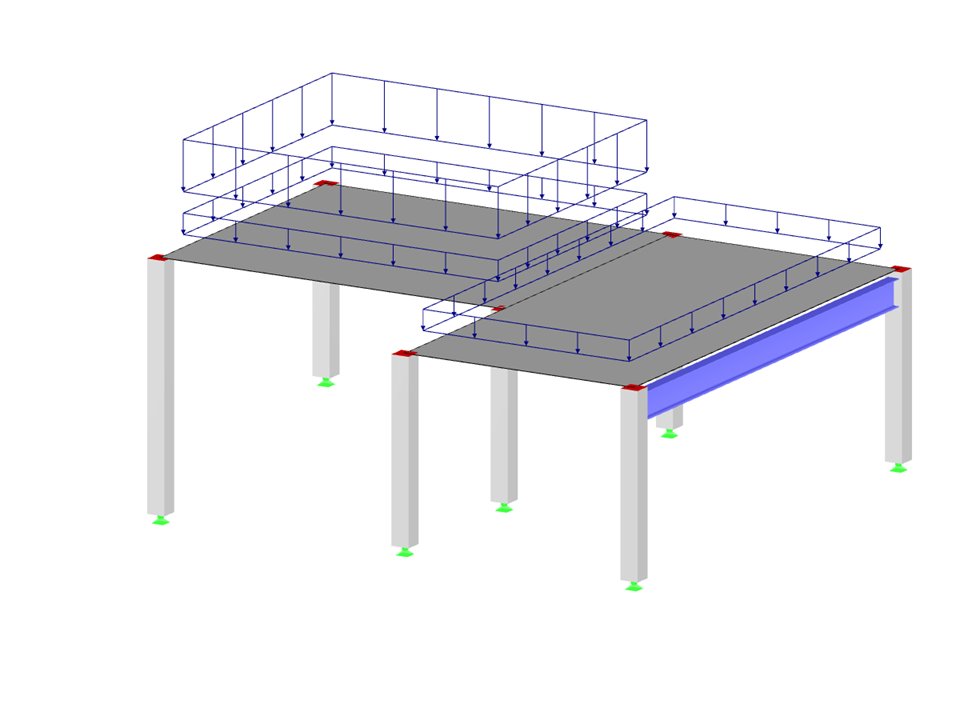

Železobetonová konstrukce se zatížením z vícevrstvé skladby
| Počet uzlů | 14 |
| Počet linií | 15 |
| Počet prutů | 9 |
| Počet ploch | 2 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 3 |
| Počet kombinací výsledků | 1 |
| Celková hmotnost | 37,672 t |
| Rozměry (metrické) | 10,157 x 8,157 x 4,079 m |
| Rozměry (imperiální) | 33.32 x 26.76 x 13.38 feet |
| Verze programu | 5.25.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
