Questo modello è stato utilizzato per spiegare come lavorare con le viste definite dall'utente.

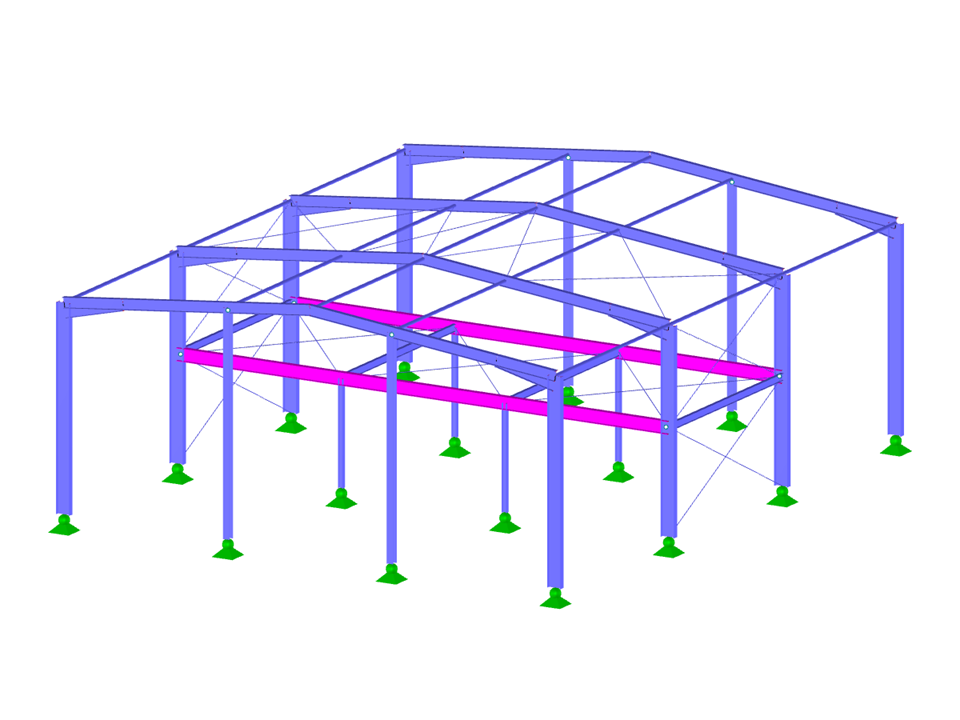

Capannone in acciaio
Numero di nodi | 56 |
Numero di linee | 95 |
Numero di aste | 95 |
Numero di casi di carico | 1 |
Peso totale | 10,486 t |
Dimensioni (metriche) | 15.629 x 18.629 x 6.914 m |
Dimensioni (imperiali) | 51.28 x 61.12 x 22.68 feet |
Versione del programma | 5.23.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
