Pomocí tohoto modelu jsme vysvětlili, jak pracovat s uživatelskými pohledy.
Model použitý v

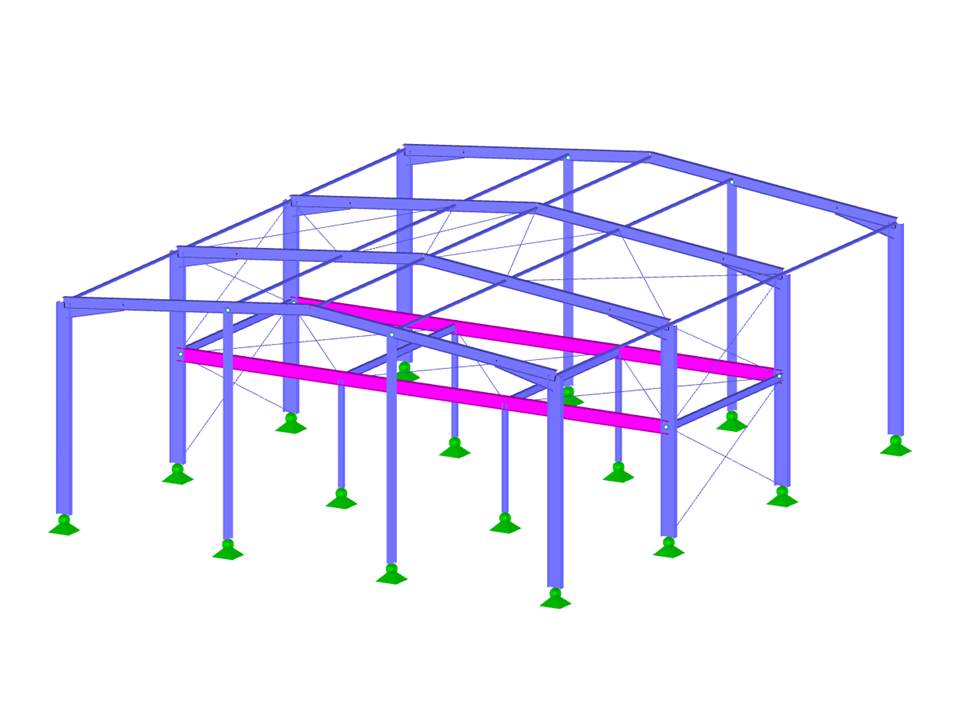

Ocelová hala
| Počet uzlů | 56 |
| Počet linií | 95 |
| Počet prutů | 95 |
| Počet zatěžovacích stavů | 1 |
| Celková hmotnost | 10,486 t |
| Rozměry (metrické) | 15,629 x 18,629 x 6,914 m |
| Rozměry (imperiální) | 51.28 x 61.12 x 22.68 feet |
| Verze programu | 5.23.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
