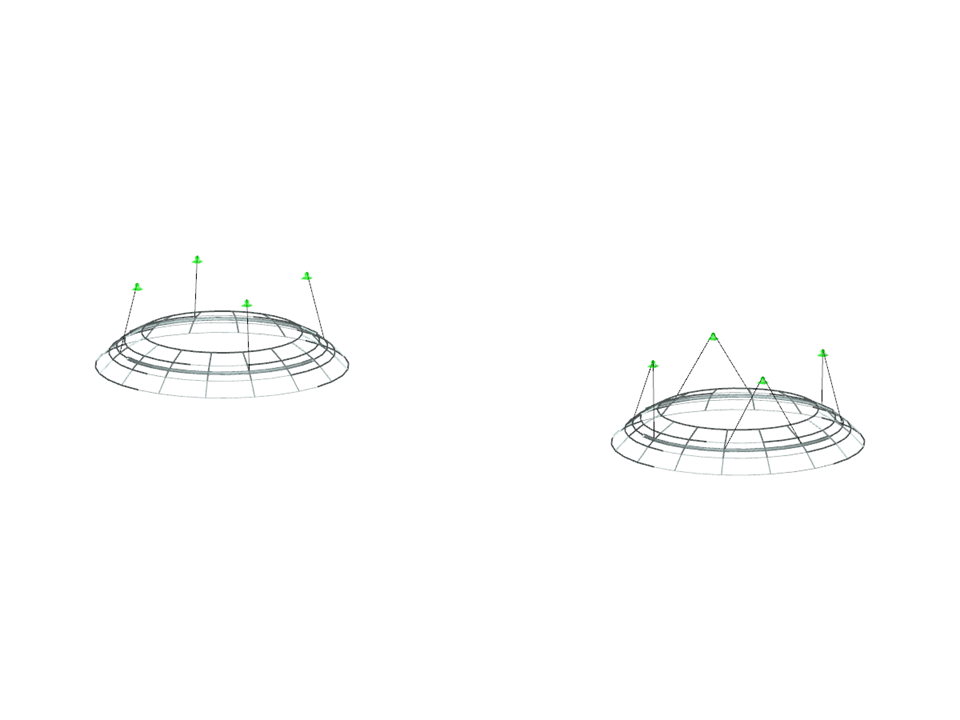

Lunar Dome, USA
Verifiche strutturali:
Verifiche strutturali:
formTL Ingenieure für Tragwerk und Leichtbau GmbH, Radolfzell, Germania
www.form-tl.de
Cupola in travi di alluminio
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 338 |
| Numero di linee | 460 |
| Numero di aste | 460 |
| Numero di casi di carico | 2 |
| Nr. di combinazioni di carico | 1 |
| Peso totale | 7,201 t |
| Dimensioni (metriche) | 142.568 x 42.568 x 15.539 m |
| Dimensioni (imperiali) | 467.74 x 139.66 x 50.98 feet |
| Versione del programma | 5.24.01 |
