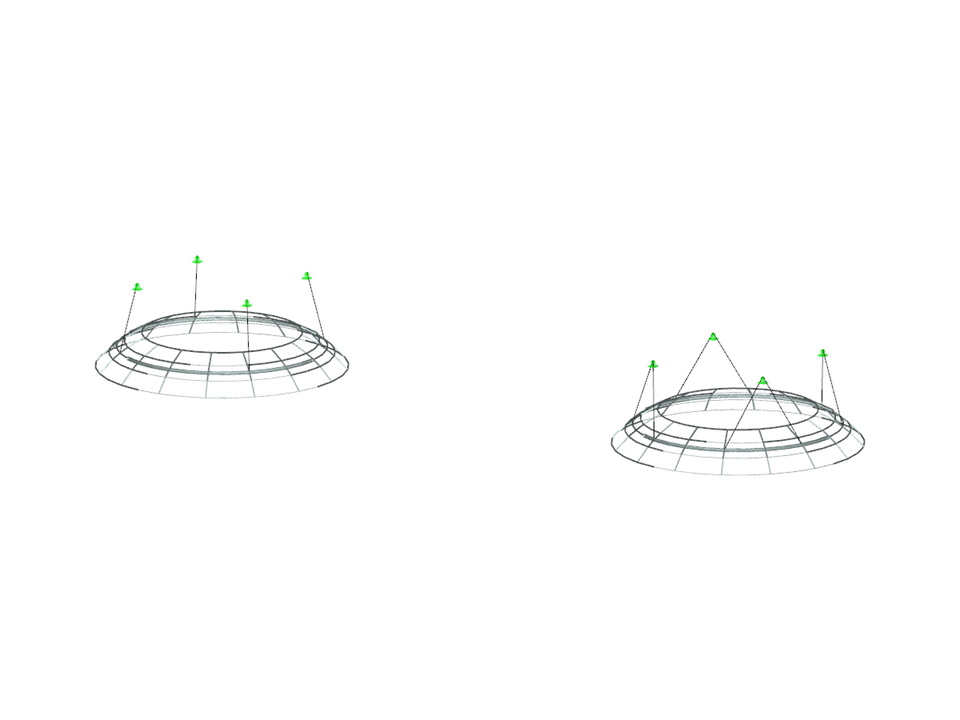

Calcul de structure :
Dôme en poutres en aluminium
Nombre de nœuds | 338 |
Nombre de lignes | 460 |
Nombre de barres | 460 |
Nombre de cas de charge | 2 |
Nombre de combinaisons de charges | 1 |
Poids total | 7,201 t |
Dimensions (métrique) | 142,568 x 42,568 x 15,539 m |
Dimensions (impériales) | 467.74 x 139.66 x 50.98 feet |
Version du logiciel | 5.24.01 |
Par rapport au module additionnel RF-FORM-FINDING (RFEM 5), les nouvelles fonctionnalités suivantes ont été ajoutées au module complémentaire Recherche de forme pour RFEM 6 :
- Spécification de toutes les conditions aux limites de recherche de forme dans un cas de charge
- Enregistrement des résultats de la recherche de forme comme état initial pour une analyse ultérieure du modèle
- Assignation automatique de l'état initial de recherche de forme via des assistants de combinaison à toutes les situations de charge d'une situation de projet
- Conditions aux limites de la géométrie de recherche de forme supplémentaires pour les barres (longueur sans contrainte, flèche verticale maximale, flèche verticale au point inférieur)
- Conditions aux limites de charge supplémentaires pour les barres (force maximale dans la barre, force minimale dans la barre, composante horizontale en traction, traction à l'extrémité i, traction à l'extrémité j, traction minimale à l'extrémité i, traction minimale à l'extrémité j).
- Type de matériau « Textile » et « Feuille » dans la bibliothèque de matériaux
- Recherches de formes parallèles dans un modèle
- Simulation d'états de recherche de forme séquentiels avec le module complémentaire Analyse des phases de construction (CSA)
Différents paramètres de vérification des sections peuvent être ajustés dans la configuration pour l'état limite de service. La condition de section appliquée pour l'analyse des déformations et de l'ouverture des fissures peut y être contrôlée.
Les paramètres suivants peuvent être activés :
- État fissuré calculé d'après la charge associée
- État fissuré déterminé sous forme d'enveloppe à partir de toutes les situations de projet à l'ELS
- État de fissuration indépendant de la charge
Dans l'onglet « Flèche et appuis de calcul » sous « Modifier la barre », les barres peuvent être clairement segmentées à l'aide de fenêtres d'entrée optimisées. Selon les appuis, les limites de déformation pour les poutres en porte-à-faux et à travée simple sont utilisées automatiquement.
En définissant l'appui de calcul dans la direction correspondante au début et à la fin de la barre et aux nœuds intermédiaires, le programme reconnaît automatiquement les segments et les longueurs de segment auxquels la déformation admissible est liée. Il reconnaît également automatiquement s'il s'agit d'une poutre ou d'un porte-à-faux à l'aide des appuis de calcul définis. L'attribution manuelle, comme dans les versions précédentes (RFEM 5), n'est plus nécessaire.
L'option « Longueurs définies par l'utilisateur » permet de modifier les longueurs de référence dans le tableau. La longueur de segment correspondante est toujours utilisée par défaut. Si la longueur de référence diffère de la longueur du segment (par exemple, dans le cas de barres courbes), elle peut être ajustée.
Cette fonctionnalité contribue également à un affichage clair de vos résultats. Les plans de coupe sont des plans sécants que vous pouvez placer librement dans le modèle. Ainsi, la zone devant ou derrière le plan est masquée dans l'affichage. Vous pouvez ainsi afficher clairement et simplement les résultats à une intersection ou dans un solide, par exemple.
