L'anno 2019 segna il 50 ° anniversario del primo sbarco sulla luna. Per l'occasione è stato programmato uno spettacolo itinerante in diverse città degli Stati Uniti d'America, per il quale è stato progettato un grande tendone mobile da teatro con una capacità di 1.600 posti a sedere.
Verifiche strutturali:
formTL Ingenieure für Tragwerk und Leichtbau GmbH, Radolfzell, Germania
www.form-tl.de
Verifiche strutturali:
formTL Ingenieure für Tragwerk und Leichtbau GmbH, Radolfzell, Germania
www.form-tl.de

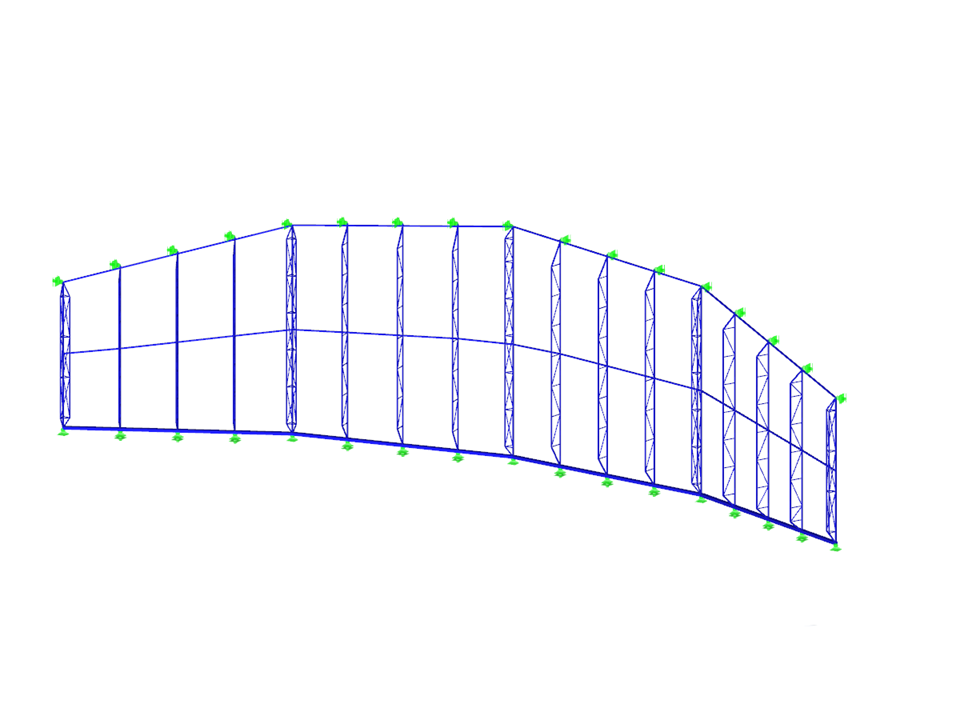

Struttura portante della tenda con capriate ad arco
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 300 |
| Numero di linee | 656 |
| Numero di aste | 656 |
| Numero di casi di carico | 18 |
| Nr. di combinazioni di carico | 10 |
| Nr. di combinazioni di risultati | 1 |
| Peso totale | 4,844 t |
| Dimensioni (metriche) | 37.795 x 5.972 x 10.461 m |
| Dimensioni (imperiali) | 124 x 19.59 x 34.32 feet |
| Versione del programma | 5.24.01 |
2024-10-23
