Il Chase Center è il più recente complesso edilizio realizzato in Mission Bay, il famoso quartiere di San Francisco. Il modernissimo centro sportivo e ricreativo dispone di 18.000 posti a sedere.
Enclos Corp., USA
www.enclos.com

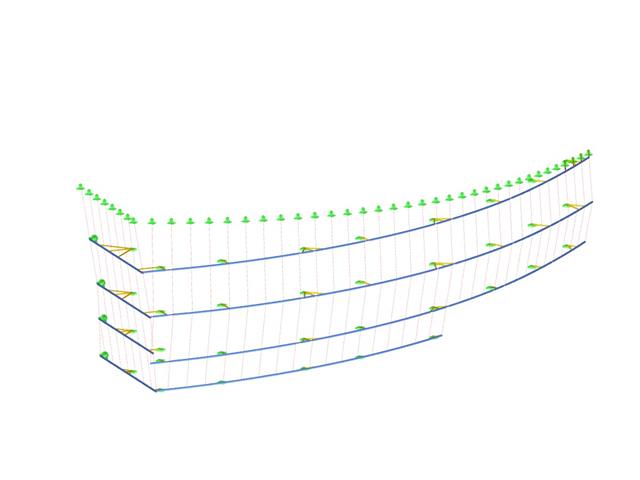

Struttura di supporto della facciata in RFEM (© Enclos Corp.)
Enclos Corp., USA
www.enclos.com

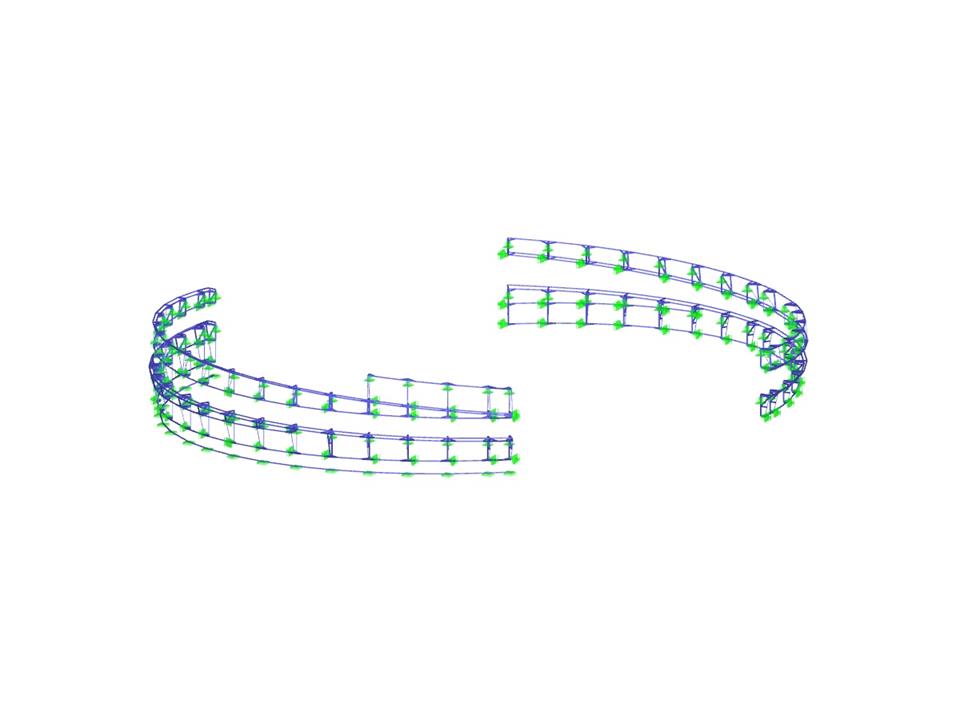

Struttura di supporto della facciata in RFEM (© Enclos Corp.)
Sottomodelli
Fasade struttura di supporto
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 1642 |
| Numero di linee | 1809 |
| Numero di aste | 1328 |
| Numero di casi di carico | 13 |
| Nr. di combinazioni di carico | 9 |
| Nr. di combinazioni di risultati | 1 |
| Peso totale | 168,991 t |
| Dimensioni (metriche) | 154.397 x 156.781 x 31.755 m |
| Dimensioni (imperiali) | 506.55 x 514.37 x 104.18 feet |
| Versione del programma | 5.22.00 |
