La chiesa di Sant'Elia è stata progettata nello stile architettonico noto come "Boyko", dalla parte occidentale dell'Ucraina. Questo stile caratteristico presenta iconiche cupole rivestite in rame, alte 76 piedi sulle loro vette e visibili da grande distanza intorno alla chiesa.
Progettazione
Moses Structural Engineers Inc.
Toronto, Canada
www.mosesstructures.com
Progettazione
Moses Structural Engineers Inc.
Toronto, Canada
www.mosesstructures.com

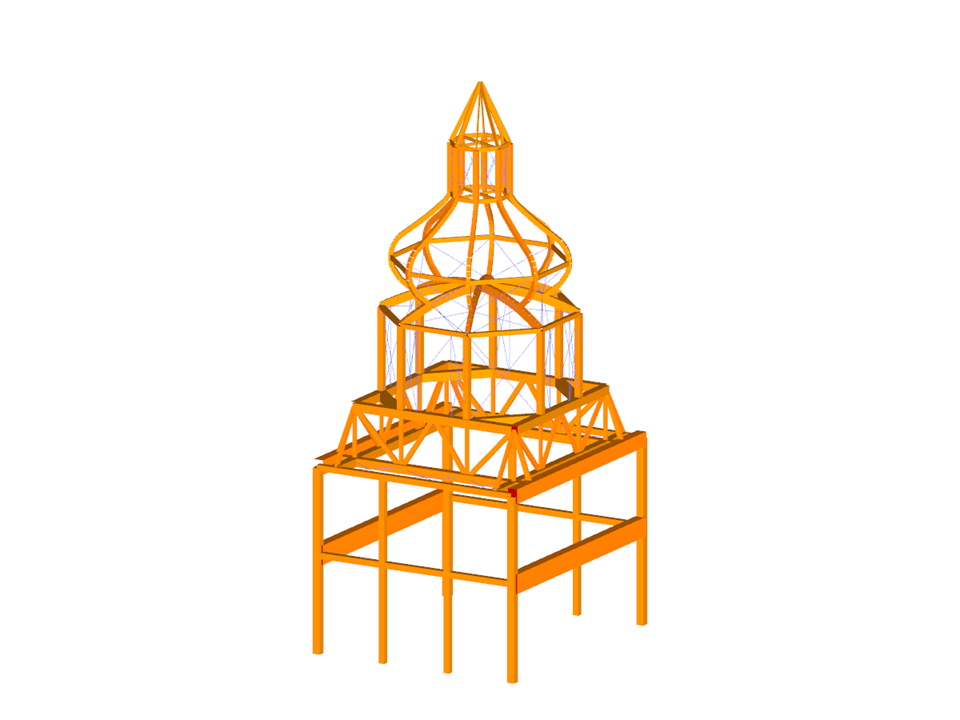

Cupola in legno
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 336 |
| Numero di aste | 554 |
| Numero di casi di carico | 4 |
| Nr. di combinazioni di carico | 6 |
| Nr. di combinazioni di risultati | 2 |
| Peso totale | 8,148 t |
| Dimensioni (metriche) | 7.206 x 8.222 x 17.471 m |
| Dimensioni (imperiali) | 23.64 x 26.98 x 57.32 feet |
| Versione del programma | 8.12.01 |
2024-11-20
Corso di formazione online
Durata: 00:00:00 min
Durata: 01:04:39 min
Durata: 01:08:02 min
Caratteristiche del prodotto
Durata: 00:00:56 min
Durata: 00:55:27 min
Durata: 01:10:03 min
Caratteristiche del prodotto
Durata: 00:00:56 min
In questo articolo, il calcolo di una parete in pannelli di legno con il tipo di spessore del pannello trave viene confrontato con un calcolo manuale.
Utilizzando l'add-on Verifica legno, la verifica delle colonne in legno è possibile secondo il metodo ASD della norma NDS 2018. Il calcolo accurato della capacità di compressione delle aste di legno e dei fattori di regolazione è importante per le considerazioni di sicurezza e la progettazione. Il seguente articolo verificherà la resistenza critica massima all'instabilità calcolata dall'add-on Verifica legno utilizzando le equazioni analitiche passo dopo passo secondo la norma NDS 2018, inclusi i coefficienti di regolazione della compressione, il valore di progetto di compressione modificato e il rapporto di progetto finale.
Quando si calcolano strutture regolari, l'immissione dei dati spesso non è complicata ma richiede molto tempo. L'automazione degli input può far risparmiare tempo prezioso. Il compito descritto in questo articolo è considerare i piani di una casa come singole fasi costruttive. I dati vengono inseriti utilizzando un programma C#in modo che l'utente non debba inserire manualmente gli elementi dei singoli piani.
Il nostro Webservice offre agli utenti l'opportunità di comunicare con RFEM 6 e RSTAB 9 utilizzando vari linguaggi di programmazione. Le funzioni di alto livello (HLF) di Dlubal consentono di espandere e semplificare le funzionalità del WebService. L'utilizzo del nostro WebService in collegamento con RFEM 6 e RSTAB 9, rende il lavoro dell'ingegnere più facile e veloce. Scoprilo da solo! Questo tutorial mostra come utilizzare la libreria C# attraverso un semplice esempio.
.png?mw=350&hash=75a8bdf1eab97d748ee76e122f09dba59d8deead)
In RFEM, il materiale OSB (oriented strand board) è disponibile per gli Stati Uniti e il Canada. I parametri del materiale sono presi dal "Manuale delle specifiche di progetto del pannello".
Utilizzando il tipo di spessore "Pannello di travi", è possibile modellare elementi del pannello di legno nello spazio 3D. È sufficiente specificare la geometria della superficie e gli elementi del pannello di legno vengono generati utilizzando un assemblaggio asta-superficie interno, inclusa la simulazione della flessibilità del collegamento. Il tipo di spessore della piastra della trave è definito utilizzando l'add-on Superfici multistrato.
Un "pannello di travi" offre i seguenti vantaggi:
- È possibile la guaina su un lato e su entrambi i lati
- Calcolo automatico di un accoppiamento semirigido
- Guaina bordata
- Guaina pinzata
- Guaina definita dall'utente
- Rappresentazione come un oggetto geometrico 3D completo (telaio, tirante trasversale, colonna, lamiera, punti metallici), compresa l'eccentricità
- Considerando le aperture tramite celle di superficie
- Verifica degli elementi strutturali utilizzando l'add-on Verifica legno
- Indipendente dal materiale (ad esempio, cartongesso con sezioni piegate a freddo e pannelli di fibra di gesso come rivestimento)
È possibile eseguire la verifica di resistenza al fuoco delle superfici utilizzando il metodo della sezione trasversale ridotta. La riduzione viene applicata sullo spessore della superficie. È possibile eseguire le verifiche per tutti i materiali in legno ammessi per la verifica.
Per il legno a strati incrociati, a seconda del tipo di adesivo, è possibile selezionare se le singole parti dello strato di carbonizzazione possono staccarsi, in modo che ci si possa aspettare una carbonizzazione maggiore in alcune aree dello strato.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
Tra gli altri, nella libreria delle strutture a strati sono disponibili i seguenti produttori di legno a strati incrociati:
- Binderholz (USA)
- KLH (USA, CAN)
- Calle buck (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Stirling strutturale
- Sovrastrutture elencate in Lignatec Edition 32 "Legno lamellare a strati incrociati di produzione svizzera".
Importando una struttura dalla libreria delle strutture a strati, tutti i parametri rilevanti vengono adottati automaticamente. La libreria è continuamente aggiornata.
