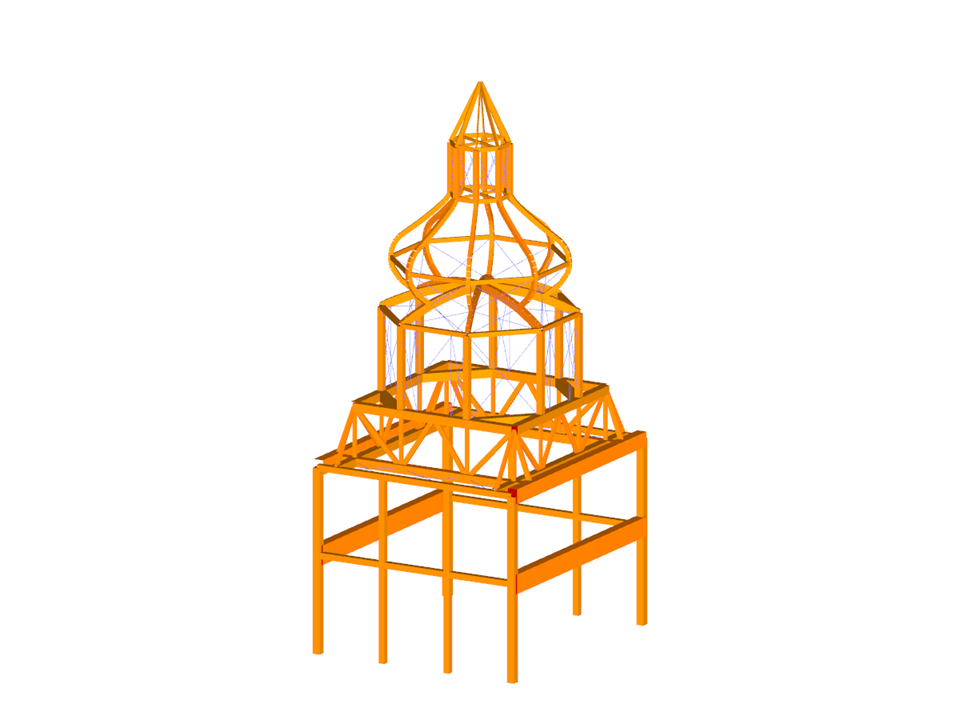

Kostel sv. Eliáše byl navržen v architektonickém stylu zvaném „Bojko”, který je typický pro západní Ukrajinu. Charakteristickým znakem jsou ikonické měděné kupole o výšce až 23 m, které jsou vidět na první pohled z širokého okolí kostela.
Statický výpočet
Moses Structural Engineers Inc.
Toronto, Kanada
www.mosesstructures.com
Statický výpočet
Moses Structural Engineers Inc.
Toronto, Kanada
www.mosesstructures.com
Dřevěná kupole
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 336 |
| Počet prutů | 554 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 6 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 8,148 t |
| Rozměry (metrické) | 7,206 x 8,222 x 17,471 m |
| Rozměry (imperiální) | 23.64 x 26.98 x 57.32 feet |
| Verze programu | 8.12.01 |
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:01:22 min
Délka: 00:00:56 min
Délka: 00:55:27 min
Délka: 01:10:03 min
Funkce programu
Délka: 00:00:56 min
V tomto příspěvku porovnáme výpočet stěny z dřevěných panelů za použití typu tloušťky Nosníkový panel s ručním výpočtem.
Addon Posouzení dřevěných konstrukcí umožňuje posuzovat dřevěné sloupy metodou ASD (pomocí dovolených napětí) podle normy 2018 NDS. Přesný výpočet únosnosti v tlaku a součinitelů přizpůsobení dřevěných prutů je důležitý pro návrh a posouzení bezpečnosti. V následujícím příspěvku ověříme maximální kritickou pevnost ve vzpěru v addonu Posouzení dřevěných konstrukcí krok za krokem pomocí analytických rovnic podle NDS 2018 včetně součinitelů přizpůsobení v tlaku, upravené návrhové hodnoty pevnosti v tlaku a konečného využití.
Při výpočtu pravidelných konstrukcí není často zadání složité, je ale časově náročné. Automatizace zadávání pak může ušetřit drahocenný čas. V předkládaném případě je úkolem uvažovat podlaží domu jako jednotlivé fáze výstavby. Zadání bude provedeno pomocí programu C#, aby uživatel nemusel ručně zadávat prvky jednotlivých podlaží.
Naše Webová služba vám nabízí možnost komunikovat s programy RFEM 6 a RSTAB 9 pomocí různých programovacích jazyků. Knihovny vysoce užitečných funkcí (HLF) společnosti Dlubal umožňují použití Webové služby rozšířit a zjednodušit. Použití naší Webové služby ve spojení s programy RFEM 6 a RSTAB 9 usnadňuje a urychluje inženýrům práci. Přesvědčte se sami! V tomto tutoriálu vám na jednoduchém příkladu ukážeme, jak používat knihovnu pro C#.
.png?mw=350&hash=75a8bdf1eab97d748ee76e122f09dba59d8deead)
V programu RFEM je k dispozici materiál OSB pro USA a Kanadu. Materiálové parametry se převezmou z manuálu "Panel Design Specification".
Typ tloušťky "Nosníkový panel" umožňuje modelovat dřevěné deskové prvky ve 3D prostoru. Stačí zadat geometrii plochy a dřevěné deskové prvky se vygenerují na základě interní prutovo-plošné konstrukce, včetně simulace poddajnosti spoje. Typ tloušťky desky nosníku se definuje pomocí addonu Vícevrstvé plochy.
„Nosník“ vám nabízí následující výhody:
- Opláštění je možné na jedné nebo na obou stranách
- Automatický výpočet polotuhé vazby
- Opláštění z desek
- Sešívané opláštění
- Uživatelsky zadané opláštění
- Zobrazení jako kompletní geometrický 3D objekt (rám, příčle, sloup, plech, skoby) včetně excentricity
- Zohlednění otvorů pomocí buněk plochy
- Posouzení konstrukčních prvků pomocí addonu Posouzení dřevěných konstrukcí
- Nezávisle na materiálu (například sádrokartonové desky s profily tvarovanými za studena a sádrovláknitými deskami jako opláštěním)
Máte možnost posoudit plochy na požární odolnost metodou redukovaného průřezu. Redukuje se tloušťka plochy. Posuzovat lze všechny dřevěné materiály, které byly schváleny k posouzení.
U křížem lepeného dřeva lze v závislosti na typu lepidla zvolit, zda mohou jednotlivé zuhelnatělé části vrstev odpadávat, a je proto třeba počítat v některých oblastech se zvýšeným odhoříváním.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
V databázi skladeb vrstev jsou k dispozici následující výrobci křížem lepeného dřeva:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Skladby, které jsou uvedeny v edici Lignatec 32 "Křížem lepené dřevo švýcarské výroby"
Načtením skladby z databáze skladeb vrstev se vám automaticky převezmou všechny příslušné parametry. Databáze se pro vás neustále rozšiřuje.
