Direzione e riferimento della sezione e rilascio risultante

In RFEM, è possibile visualizzare la risultante di una sezione o svincolo. Questo articolo spiega quale parte dell'area della sezione è interessata. Am einfachsten wäre es, die Resultierende auf ein Schnittufer der Fläche zu beziehen. Da jedoch ein Schnitt auch durch mehrere Flächen mit unterschiedlichen lokalen Koordinatensystemen verlaufen kann, ist die Aussage mittels Schnittufer nicht möglich.

Poiché una o più superfici sono tagliate dalla sezione, due parti risulteranno sempre dal taglio. Una parte è chiamata "parte originale" a cui la risultante ha effetto, e l'altra parte è chiamata "parte staccata". Ora, è necessario chiarire quale sia l '"originale" e quale la "parte staccata". Per questo, è possibile immaginare un "Sistema di coordinate della sezione" (SCS) nella sezione o nella svincolo, che è allineato in modo analogo al sistema di coordinate globale. Si noti che l'asse Z globale del SCS è sempre orientato verso l'alto, anche se l'asse Z globale della struttura è orientato verso il basso. Quindi, si applica quanto segue: La "parte originale" è quella che giace nella direzione negativa del rispettivo asse SCS. Controlla tutti e tre gli assi uno per uno, iniziando con X ', quindi Y' e infine Z '. Se la sezione è parallela all'asse X globale, allora X 'non consente la determinazione ed è necessario controllare Y', e così via.

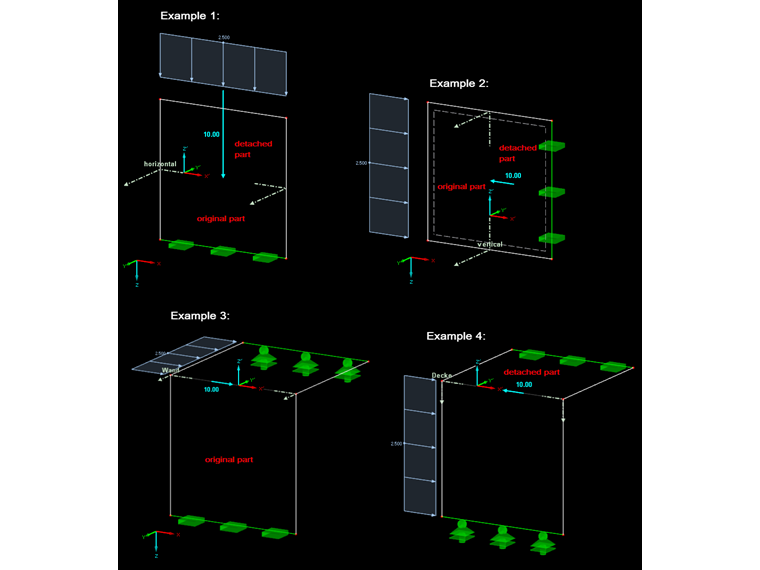

Esempio 1: Horizontaler Schnitt durch die Wand

X 'non consente alcuna determinazione poiché la sezione è parallela all'asse X.
Y 'non consente alcuna determinazione poiché la superficie si trova nel piano XZ.
Z 'sta governando qui; la parte inferiore giace in direzione negativa Z '.

Parte superiore = parte staccata.
Parte inferiore = parte originale.
La forza agisce sempre sulla parte originale.

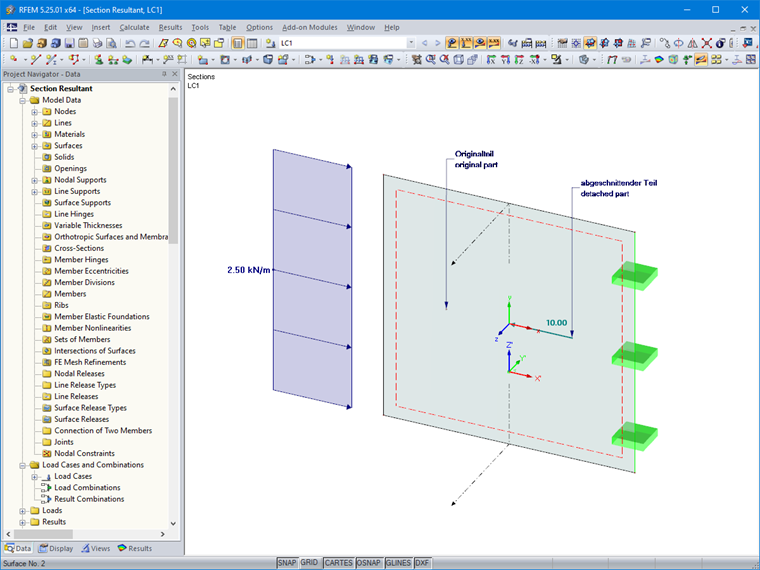

Esempio 2: Vertikaler Schnitt durch die Wand

X 'sta governando qui; la parte sinistra si trova nella direzione negativa X '.

Parte destra = parte staccata.
Parte sinistra = parte originale.
La forza agisce sempre sulla parte originale.
Non è necessario controllare Y 'e Z'.

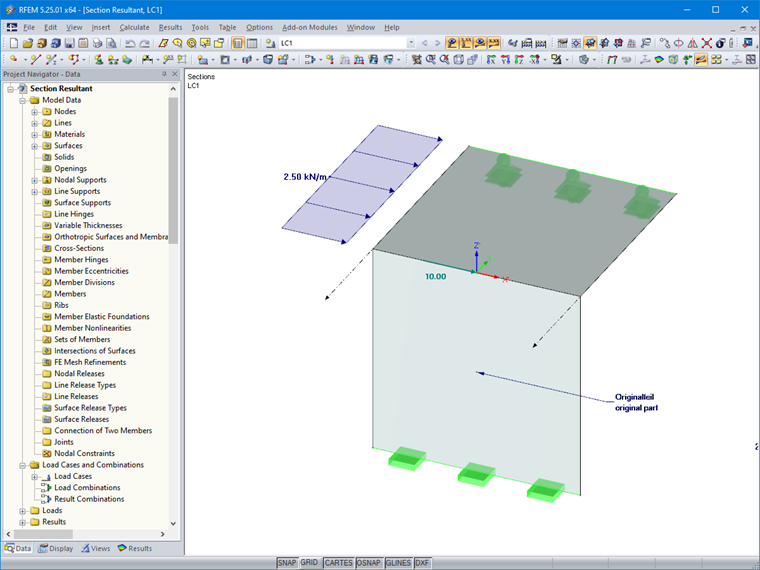

Esempio 3 Horizontaler Schnitt durch die Wand

X 'non consente alcuna determinazione, poiché la sezione è parallela all'asse X.
Y 'non consente alcuna determinazione, poiché la superficie si trova nel piano XZ.
Z 'sta governando qui; la parte inferiore giace in direzione negativa Z '.

Parte superiore = parte staccata.
Parte inferiore = parte originale.
La parte staccata qui è solo fittizia perché la sezione corre su una linea di contorno della superficie.
La forza agisce sempre sulla parte originale.

Esempio 4 Vertikaler Schnitt durch die Decke

X 'non consente alcuna determinazione, poiché la sezione è parallela all'asse X.
Y 'sta governando qui; la parte sinistra si trova nella direzione negativa Y '.

Parte destra = parte staccata.
Parte sinistra = parte originale.
La parte originale qui è solo fittizia perché la sezione corre su una linea di contorno della superficie. Pertanto, la risultante scorre contro l'asse X 'o ha effetto sull'altra "faccia di taglio".
La forza agisce sempre sulla parte originale.
Non è necessario controllare Z '.
