Risposta:

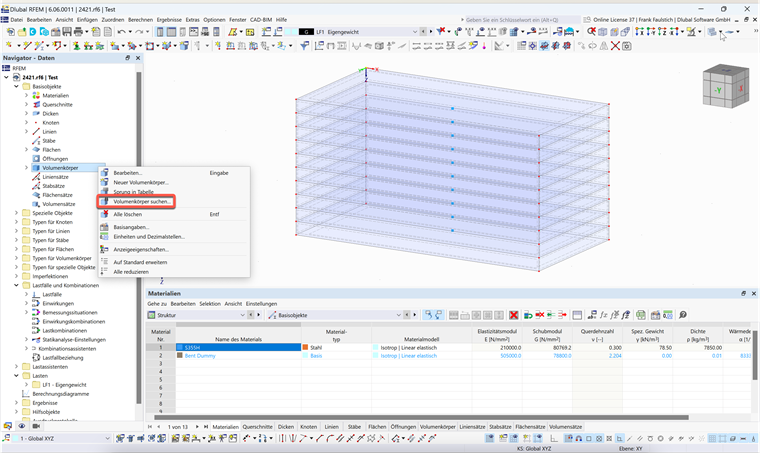

Nel navigatore Dati, fare clic con il pulsante destro del mouse sulla voce "Solidi" e selezionare "Trova solido" dal menu.

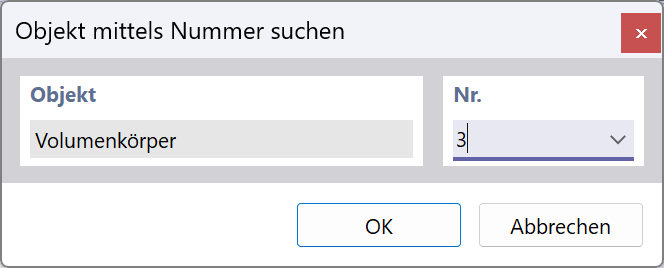

Inserire il numero del solido e fare clic su OK.

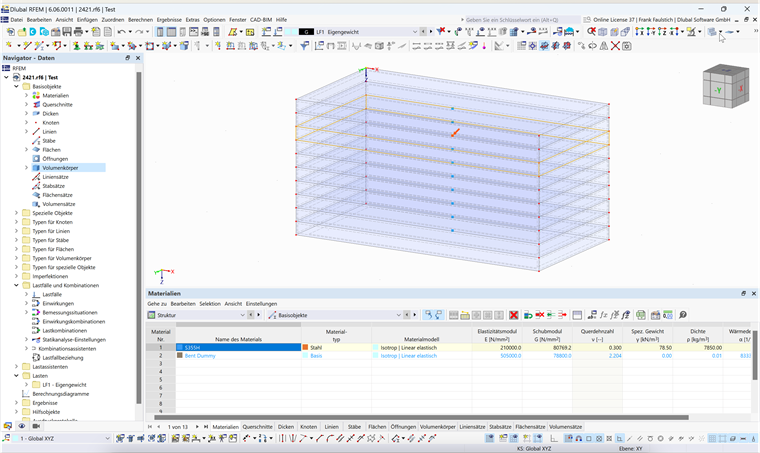

Il solido è indicato da una freccia rossa nel grafico.
