Odpověď:

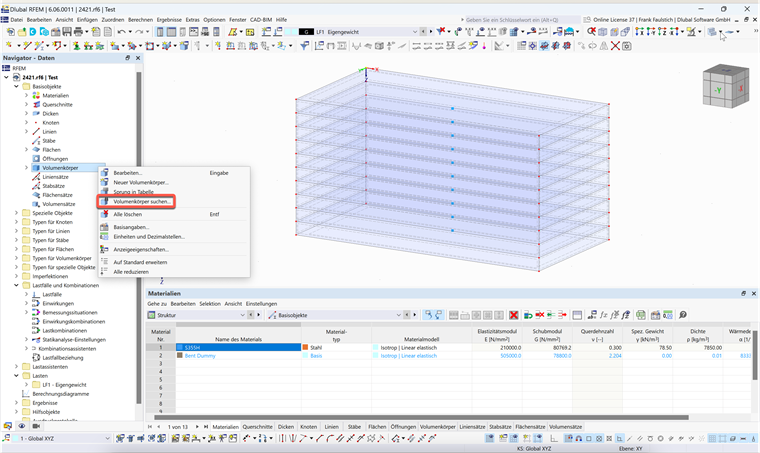

V navigátoru Data klikněte pravým tlačítkem na položku "Tělesa" a z místní nabídky vyberte možnost "Najít těleso".

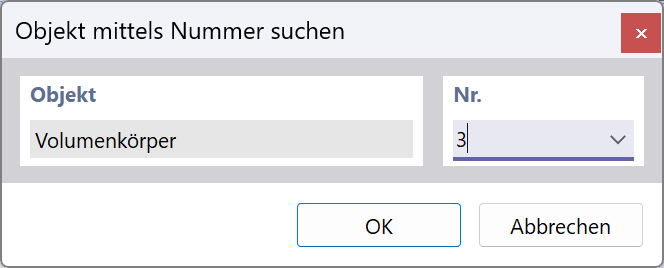

Zadejte číslo tělesa a klikněte na OK.

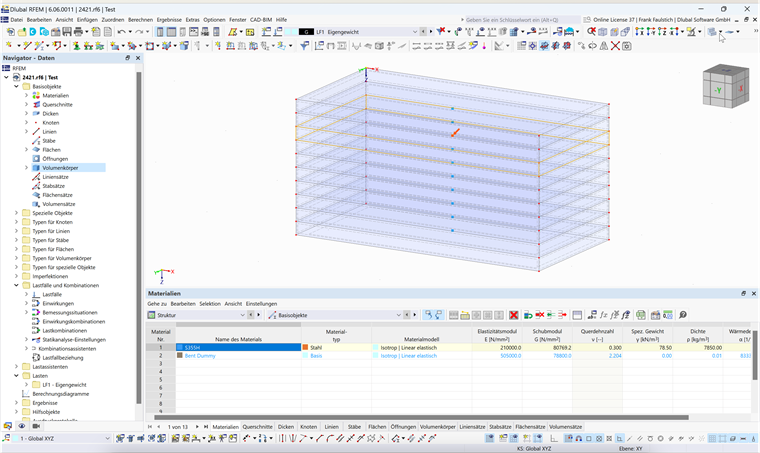

Těleso je v grafice označeno červenou šipkou.
