Risposta:

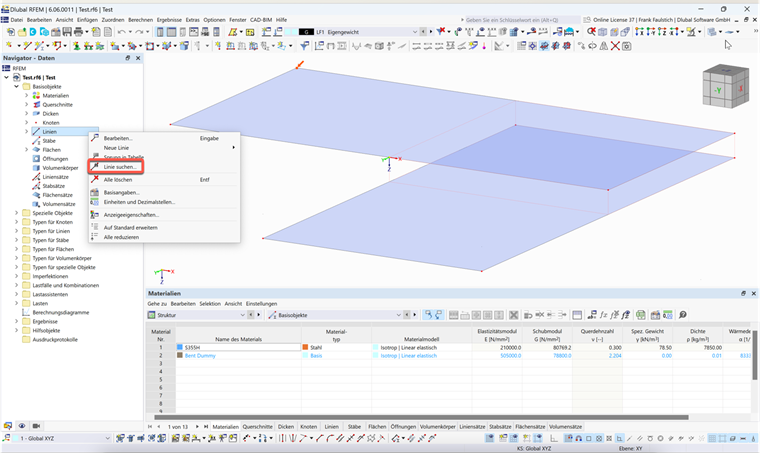

Fare clic con il pulsante destro del mouse sulla voce "Linee" nel navigatore Dati e selezionare "Trova linea" dal menu.

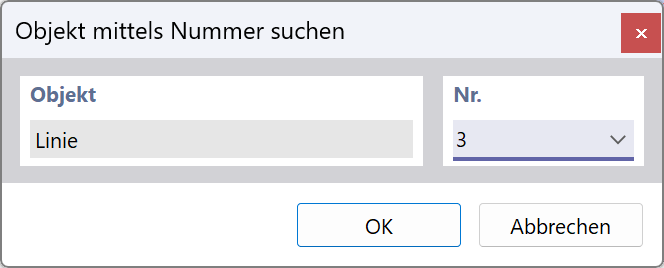

Inserire il numero della linea e fare clic su OK.

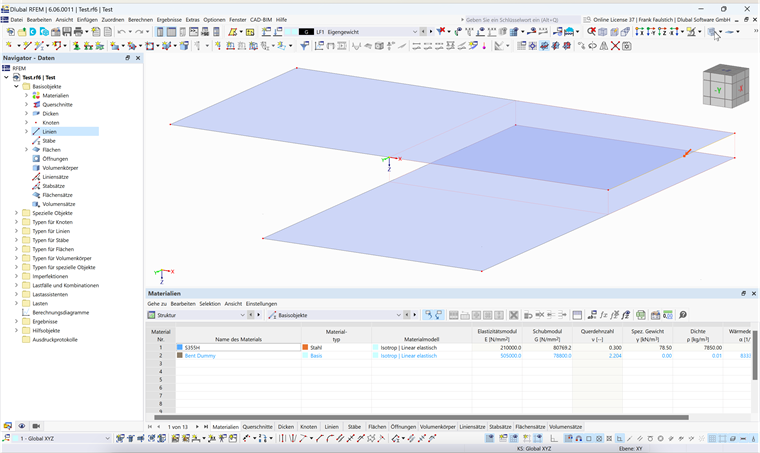

La linea è indicata da una freccia rossa nel grafico.
