Odpověď:

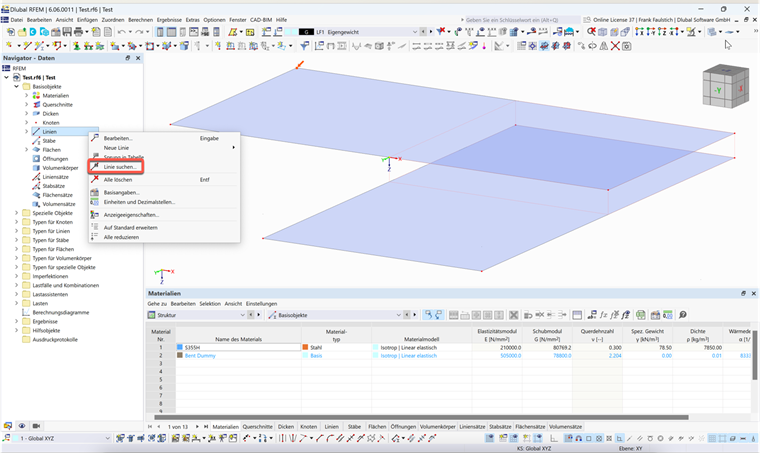

V navigátoru Data klikněte pravým tlačítkem na položku "Line" a z místní nabídky vyberte možnost "Najít linii".

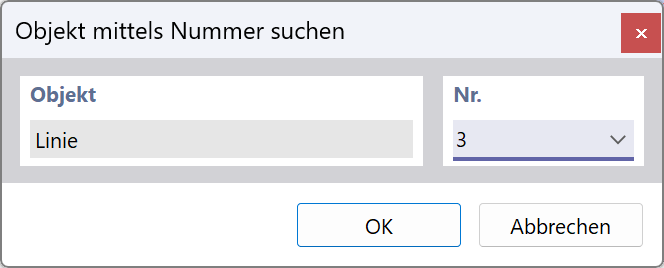

Zadejte číslo linie a klikněte na OK.

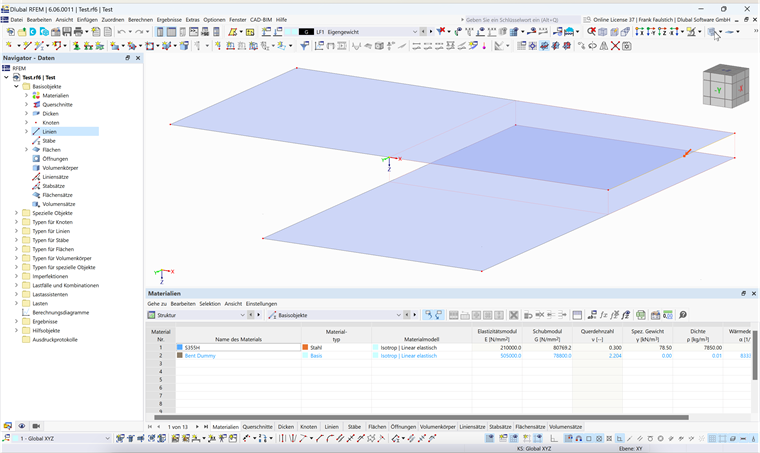

Linie je v grafice označena červenou šipkou.
