Regolazione del carico con coefficiente

È possibile aggiungere un coefficiente ai carichi di uno o più casi di carico che aumenta o diminuisce uniformemente tutti i carichi in questi casi di carico?

Risposta:

Sì, è possibile. Procedere come segue:

  1. Crea una nuova impostazione per l'analisi statica.
  2. Seleziona il tipo di analisi appropriato e controlla le altre impostazioni.
  3. Selezionare l'opzione Modifica carico tramite coefficiente di moltiplicazione e definire il coefficiente k di cui si desidera ridimensionare i carichi.
  4. Assegna questa impostazione dell'analisi statica ai casi di carico pertinenti. Per i casi di carico "normali", continuare a utilizzare l'impostazione dell'analisi statica regolare.

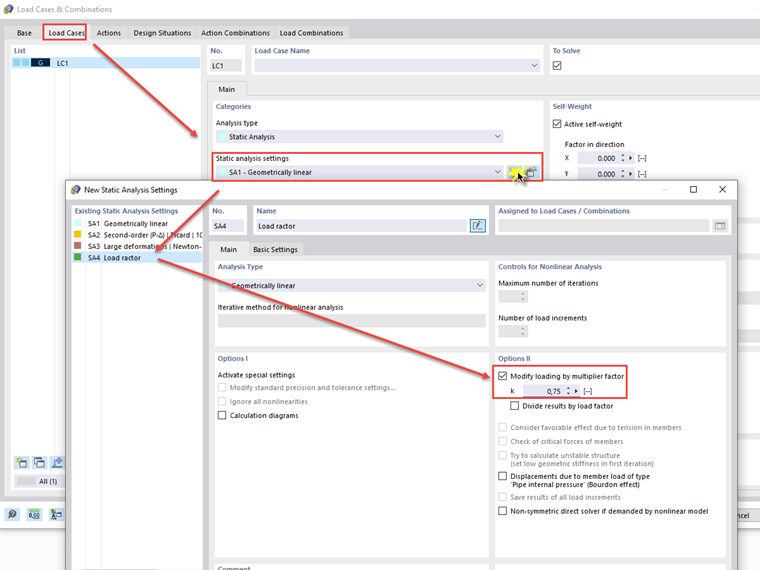

FAQ 005210 | È possibile applicare un coefficiente ai carichi di uno o più casi di carico che aumenti o diminuisca uniformemente tutti i carichi in questi casi di carico?
FAQ 005210 | Regolazione del carico con coefficiente
Informazione

Le impostazioni specifiche dell'analisi statica sono prese in considerazione anche per la sovrapposizione nelle combinazioni di carico e di risultati.

Autore

Il signor Baumgärtel fornisce supporto tecnico per i clienti Dlubal Software.
