Spostamento dei nodi in un piano

Alcuni nodi giacciono fuori dal piano. Wie kann ich diese am einfachsten in die gewünschte Ebene verschieben?


Risposta:

Per i piani che sono perpendicolari al sistema di coordinate globali, questo è relativamente facile, perché la coordinata di tutti i punti nel piano deve essere la stessa. Falls es sich aber um eine Ebene handelt, welche allgemein im Raum liegt, so müssen Sie zuerst ein benutzerdefiniertes Koordinatensystem erzeugen und dann den Knoten im benutzerdefinierten Koordinatensystem verschieben.

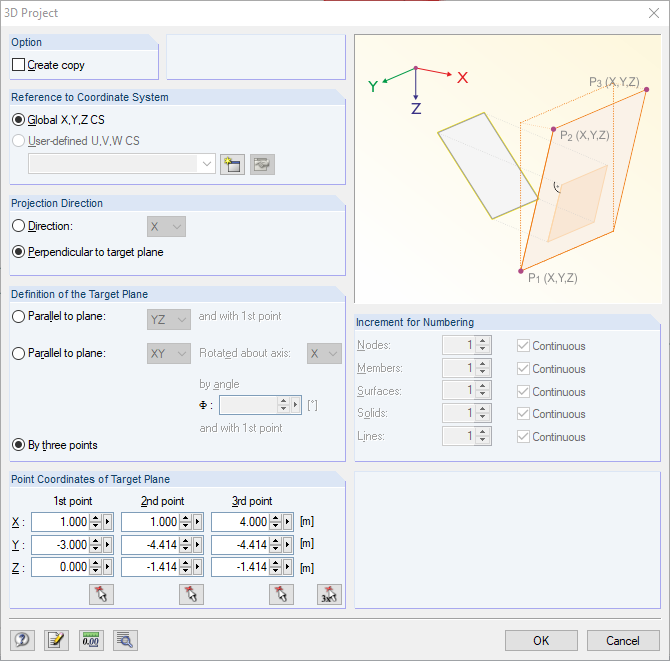

Die schnellste Variante ist jedoch die Funktion "Projizieren" (siehe Video). Damit lassen sich Knoten, die außerhalb einer der Zielebene liegen, schnell in diese verschieben.


Autore

Il signor Baumgärtel fornisce supporto tecnico per i clienti Dlubal Software.
