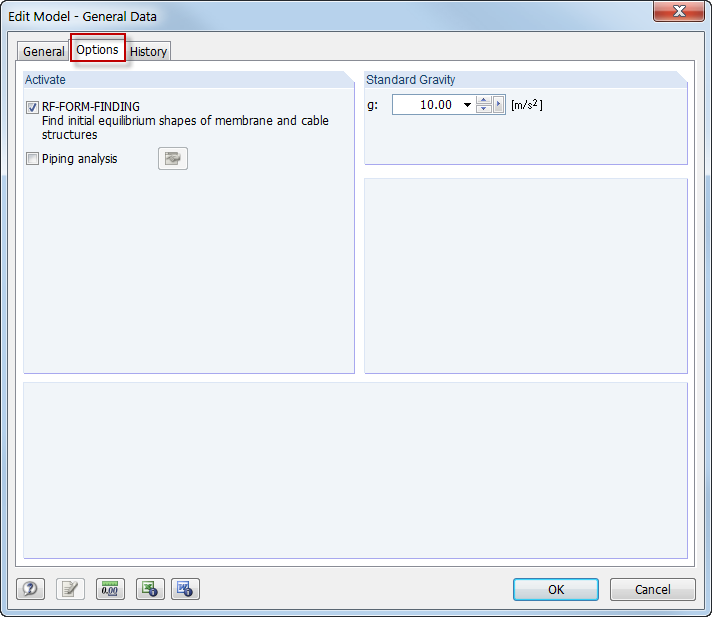

RF‑FORM‑FINDING può essere attivato nella scheda "Opzioni" nella sezione "Modello - Dati generali". Attivando il modulo aggiuntivo, viene creato un nuovo caso di carico RF‑FORM‑FINDING e appare un menu aggiuntivo nel programma principale, che consente la definizione delle condizioni di precompressione per elementi a membrana e funi.
Domanda
Come si attiva il modulo aggiuntivo RF‑FORM‑FINDING?
