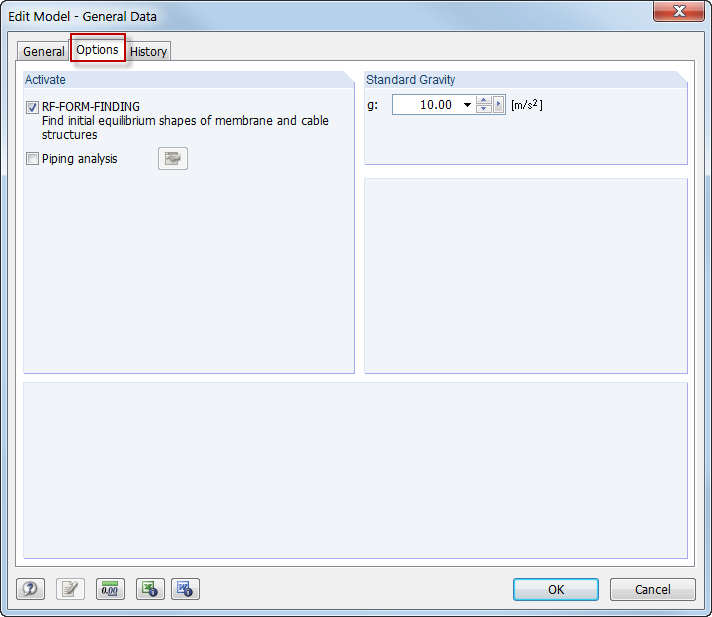

Přídavný modul RF-FORM-FINDING se aktivuje v základních údajích pro model v záložce "Možnosti". Po aktivaci této volby se v hlavním programu objeví další nabídka pro membránové a lanové prvky pro popis stavu předpětí a vytvoří se zatěžovací stav pro RF-FORM-FINDING.
![Textilní konstrukce jako porézní větrolamy v programech RFEM & RWIND](/cs/webimage/036418/3433707/1002.jpg?mw=512&hash=61f0c6c01178418ff58a7634ab1f489e04e01422)
V tomto příspěvku ukážeme, jak lze provést statické posouzení větrolamů pomocí programů RFEM a RWIND.
![Generování řetězovky](/cs/webimage/009135/2417182/01-cs-png.png?mw=512&hash=e7d3e1d11a665377136b558cdbc5692f4fd9f284)
![Střihový vzor pro polokouli](/cs/webimage/009386/2418528/01-cs-png.png?mw=512&hash=e7d3e1d11a665377136b558cdbc5692f4fd9f284)
![Základní tvary membránových konstrukcí [1]](/cs/webimage/009595/2419501/01-png.png?mw=512&hash=fe42d914122820fe3c92f9595d4d91afce8a2c07)
![Aktivierte Darstellungsoption: Topologie auf der Formfindungsform](/cs/webimage/006807/1584411/01-cs-png.png?mw=512&hash=e7d3e1d11a665377136b558cdbc5692f4fd9f284)
Pokud je v navigátoru projektu Zobrazit aktivována možnost 'Topologie na formuláři form-finding', optimalizuje se zobrazení modelu na základě geometrie form-findingu. V takovém případě se například zatížení zobrazí ve vztahu k přetvořené konstrukci.
![Funktion "Form anzeigen" im Kontextmenü](/cs/webimage/006853/1585586/formfinding-en-png.png?mw=512&hash=54daeb3da22a6f61c003ca5276e34ae7f02202aa)
Aktivace možnosti 'Zobrazit form-finding' v místní nabídce vede k automatickému předběžnému form-findingu podle uložených vlastností form-findingu, pokud změníte strukturu membránových ploch. Tento interaktivní grafický režim je založen na metodě hustoty síly.
Více informací k FAQ![Fóliový polštář při zvolení materiálového modelu Izotropní plastický 2D/3D](/cs/webimage/006832/497212/Form-finding_de.png?mw=512&hash=78051e4822ef57bc2068122c169039849806ee35)
V programu RFEM existuje možnost propojit plochy s typy tuhosti "Membrána" a "Membrána ortotropní" s materiálovými modely "Izotropní nelineární elastický 2D/3D" a "Izotropní plastický 2D/3D" (přídavný modul RF-MAT NL erforderlich).
Tato funkce umožňuje modelovat například nelineární deformační chování ETFE fólií.
![Přídavný modul RF-FORM-FINDING pro RFEM | form-finding membránových a lanových konstrukcí](/cs/webimage/002861/3064920/121_Zeltgruppe_(1).png?mw=512&hash=029740dfa799337fbd84aed6cbf18113b717f8fb)
- Hledání tvaru (form-finding):
- membránových a lanových konstrukcí namáhaných tahem
- plošných a prutových konstrukcí namáhaných tlakem
- konstrukcí namáhaných tahem a tlakem
- Zohlednění vrstvy plynu mezi plochami
- Interakce s nosnou konstrukcí (posouzení spodní konstrukce podle různých norem)
- Plochy jako 2D prvky a pruty jako 1D prvky
- Zadání různých podmínek předpětí pro plochy (membrány a skořepiny)
- Zadání sil nebo geometrických požadavků pro pruty (lana a nosníky)
- Zohlednění veškerých zatížení (vlastní tíhy, vnitřního tlaku a podobně) při procesu hledání tvaru
- Zadání dočasných podpor pro průběh hledání tvaru
- Automatický předběžný form-finding membránových ploch ({%/#/cs/support-and-learning/support/faq/003179 více informací...]])
- Zadání izotropního nebo ortotropního materiálu pro statický výpočet
- Možnost zadání volných polygonových zatížení
- Transformace nalezeného tvaru na plošné prvky NURBS
- Možnost kombinovaného hledání tvaru a integrace předběžného procesu form‑finding
- Grafické vyhodnocení nového tvaru pomocí barevných souřadnic a sklonu osnovy
- Kompletní dokumentace výpočtu s uživatelsky definovanými adaptivními obrázky vyhodnocení
- Možnost exportovat síť konečných prvků jako .dxf soubor nebo do aplikace MS Excel
