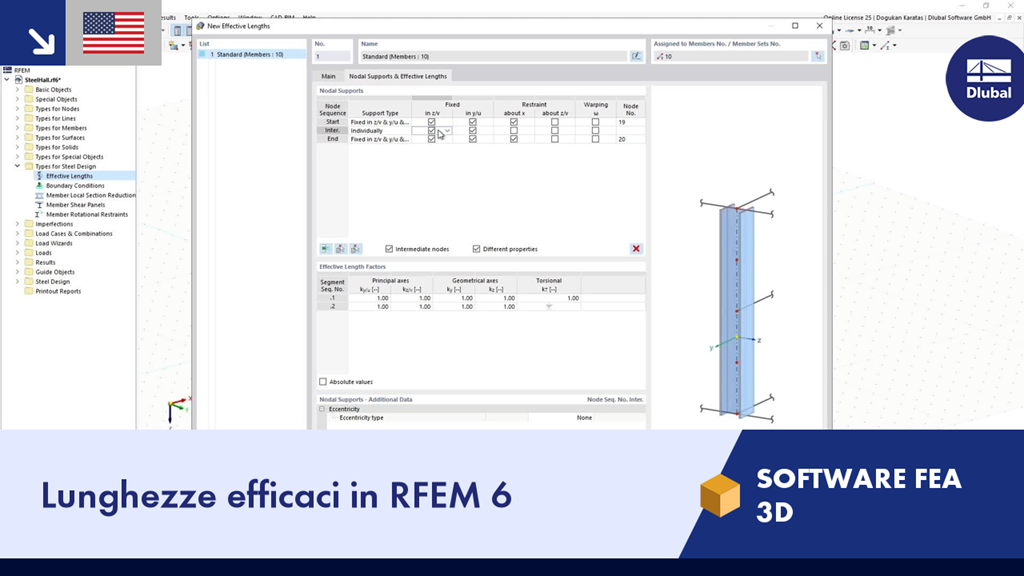

Questo video mostra come assegnare le lunghezze efficaci. Per eseguire un'analisi di stabilità in Steel Design, è necessario determinare la definizione delle lunghezze efficaci. Dopo aver assegnato la lunghezza efficace a un oggetto, le impostazioni vengono prese in considerazione nel progetto di stabilità.
Lunghezze efficaci in RFEM 6
Hai delle domande?
![KB 001824 | Verifica dell'instabilità distorsionale dell'ala inferiore della trave del telaio in acciaio secondo GB](/it/webimage/039757/3498651/Image_05_1200x900_EN.jpg?mw=512&hash=f4dfecd996373a0b9349f601c5a7d6220336caf8)
Se è presente una soletta di calcestruzzo sull'ala superiore, essa funge da vincolo laterale (struttura composita) e previene un problema di stabilità all'instabilità torsionale. Se il momento flettente è negativo, l'ala inferiore è sotto pressione e l'ala superiore è sotto trazione. Se il vincolo laterale non è sufficiente a causa della rigidezza dell'anima, in questo caso l'angolo tra l'ala inferiore e la linea di taglio dell'anima è variabile, in modo che vi sia la possibilità di instabilità dimensionale dell'ala inferiore.
![KB 001840 | Verifica della resistenza al fuoco di componenti in acciaio con zincatura a caldo in RFEM 6/RSTAB 9](/it/webimage/040242/3508895/fire_resistance_configuration_galvanized_surface.png?mw=512&hash=890480b0d5bbf5138ef4732c471fd06ffce4f034)
Con l'add-on Steel Design, è possibile progettare componenti in acciaio in caso di incendio utilizzando i semplici metodi di progettazione dell'Eurocodice 3. La temperatura del componente al momento del rilevamento può essere determinata automaticamente secondo le curve temperatura-tempo specificate nella norma. Oltre a considerare il rivestimento antincendio, è anche possibile considerare le proprietà benefiche della zincatura a caldo.
![KB 001782 | Travetti virtuali SJI](/it/webimage/036638/3434204/image1.png?mw=512&hash=160c93fe370c3820a1a2d84a2abc84c861bcfba5)
Lo Steel Joist Institute (SJI) ha precedentemente sviluppato le tabelle Virtual Joist per stimare le proprietà della sezione per Open Web Steel Joist. Queste sezioni di travetti virtuali sono caratterizzate come travi ad ala larga equivalenti che si avvicinano molto all'area della corda del travetto, al momento d'inerzia efficace e al peso. I travetti virtuali sono disponibili anche nel database delle sezioni trasversali di RFEM e RSTAB.
![KB 001759 | Considerazione degli effetti del secondo ordine in RFEM 6 e RSTAB 9](/it/webimage/034042/3377316/2022-09-08_14-32-04.png?mw=512&hash=f234df60c72ad9e85c0f1a2210bf9dc0cede3bda)
Considerazione di effetti del 2° ordine p-δ in RFEM 6 e RSTAB 9
![Add-on "Giunti acciaio per RFEM 6" | Libreria dei componenti](/it/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- Numerosi tipi di componenti, come piastre di base e di estremità, angolari, piastre d'anima, piastre di rinforzo, irrigidimenti, rastremazioni o nervature per un facile input di situazioni di collegamento tipiche
- Componenti di base universalmente applicabili (come piastre, saldature, bulloni, piani ausiliari) per la modellazione di situazioni di collegamento complesse
- Visualizzazione grafica della geometria del collegamento con aggiornamento dinamico durante l'input
- Ampia gamma di forme di sezioni trasversali: Sezioni a I, sezioni a U, angolari, sezioni a T, sezioni cave, sezioni trasversali composte e sezioni a parete sottile
- Libreria nel Dlubal Center con un gran numero di collegamenti a template lato programma, inclusi template definiti dall'utente
- Adattamento automatico della geometria del collegamento in base alla disposizione relativa dei componenti tra loro, anche in caso di successiva modifica dei componenti strutturali
![Caratteristica 002820 | Deformazione plastica limite per le saldature](/it/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Nella configurazione ultima per la verifica del giunto acciaio, si ha la possibilità di modificare la deformazione plastica ultima per le saldature.
![Componente "Piastra di base"](/it/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Il componente "Piastra di base" consente di progettare collegamenti della piastra di base con tirafondi gettati in opera. In questo caso, vengono analizzati piastre, saldature, ancoraggi e interazione acciaio-calcestruzzo.
![Caratteristica 002807 | Visualizzazione 3D dei risultati FSM](/it/webimage/049281/3861162/2024-05-01_10-32-55.png?mw=512&hash=2377d291bc20ac3d78d617b50c131614e99ac6f7)
Nella finestra di dialogo "Modifica sezione", è possibile visualizzare le forme di instabilità del metodo a strisce finite (FSM) come un grafico 3D.
