Cette vidéo explique comment assigner des longueurs efficaces. Pour effectuer une analyse de stabilité dans le calcul de l'acier, il est nécessaire de déterminer les longueurs efficaces. Après avoir assigné la longueur efficace à un objet, les paramètres sont pris en compte dans la vérification de stabilité.

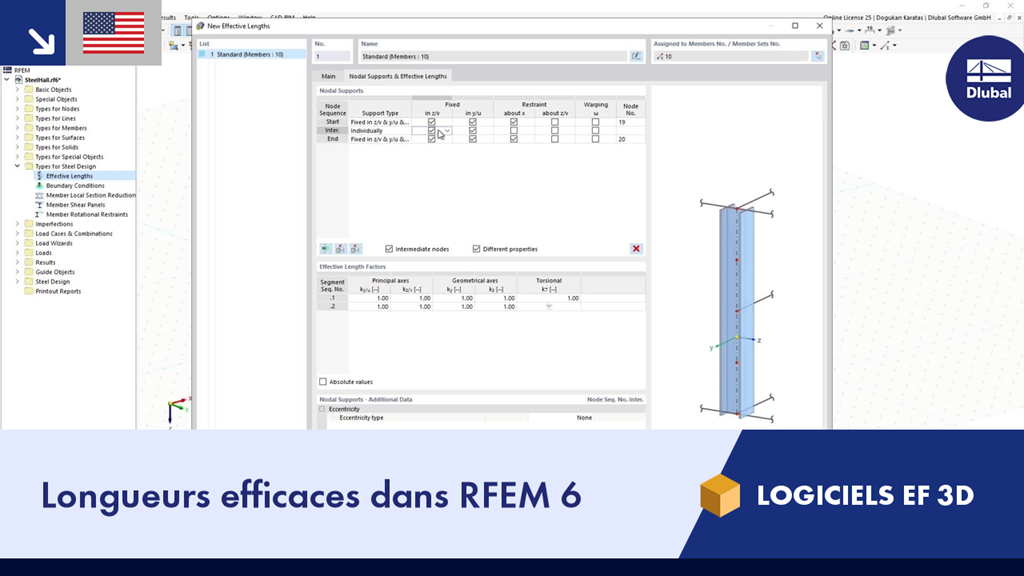

Longueurs efficaces dans RFEM 6
