Centrale électrique biomasse Schilling à Schwendi, en Allemagne

• Visionneuse 3D | Google
• Visionneuse 3D | Babylon
• Réalité virtuelle

851x

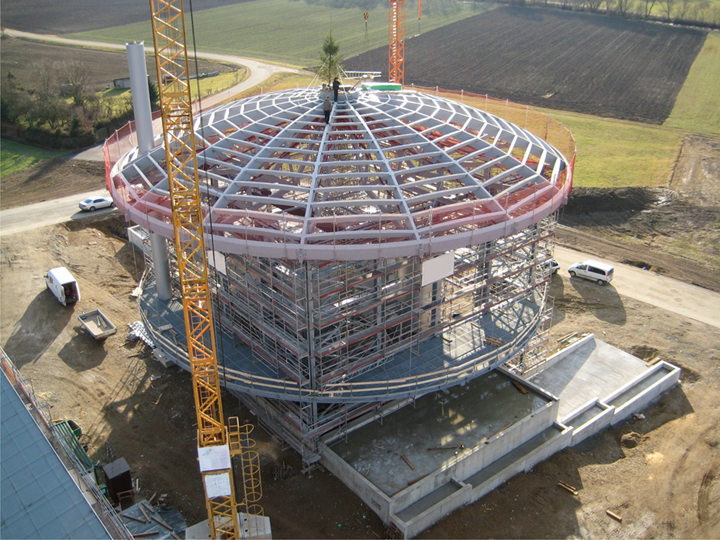

Bâtiment de la centrale électrique

Structure

Le bâtiment de l'usine et le stockage sont constitués d'une structure transparente avec des châssis suspendus et des plans de balcon pivotants. Il est basé sur des semelles filantes. La structure à l'ossature métallique, supportant en plus un chemin de roulement, a une grille de 5,40 m x 5,40 m et des dimensions totales de 21,6 m x 23,0 m.

Cette coupole est constituée d'une structure en bois lamellé-collé. Le bâtiment fait plus de 18 m de haut et a un diamètre d'environ 25 m.

Des projets sous pression

La structure a été planifiée en collaboration avec le bureau d’études principal Baur et le bureau d’études local Georg Guter, qui participait déjà aux processus de pré-planification et de modélisation.

Le travail de planification a duré très longtemps. Elle a débuté en janvier 2007 et devrait s'achever en juillet 2008.

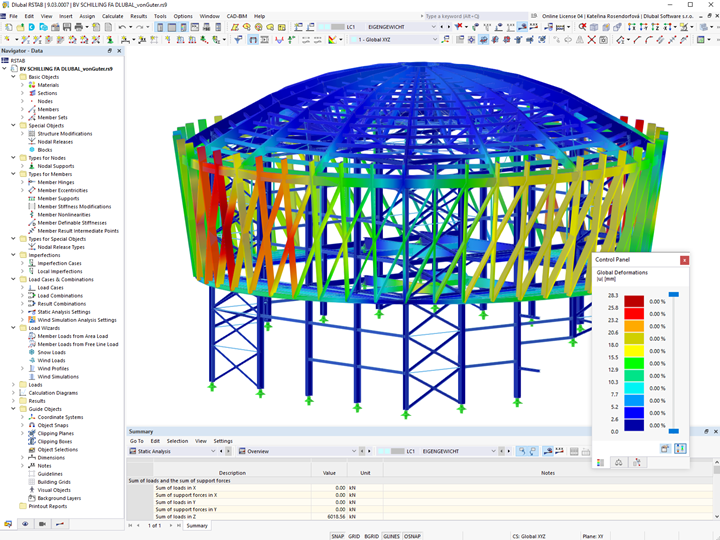

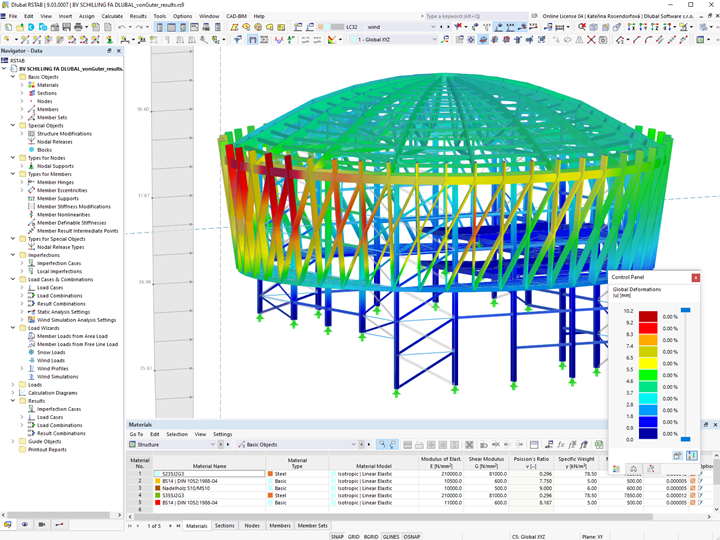

Modèle d'analyse dans RSTAB

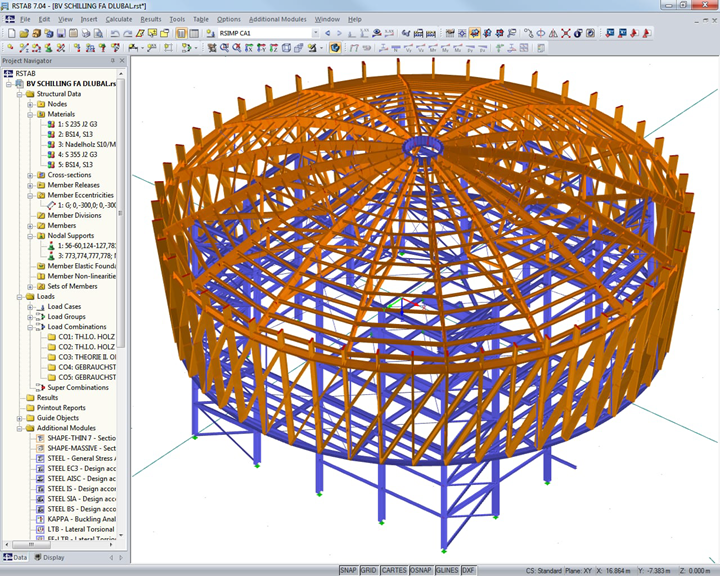

La modélisation 3D a été réalisée dans RSTAB. Le modèle est composé d'environ 1 000 nœuds, de 2 000 barres, de 54 sections et de 4 matériaux. Le poids propre de la structure est d'environ 225 t.

Grâce au calcul 3D, la capacité portante des différentes parois de rigidité et les conditions de rigidité (balcons extérieurs comme murs, anneaux de compression et de traction dans la zone de la toiture, contreventements verticaux et horizontaux ainsi que la connexion horizontale à la construction solide à l'aide de poutres composites) ) pourrait être déterminée au plus près de la réalité.

Le cadre a été calculé selon l'analyse du second ordre en tenant compte des imperfections.
