Centrale éolienne avec segment de treillis composé de tubes en bois moulés en fibres renforcés
Calcul de structure :
Université technique de Dresden
tu-dresden.de

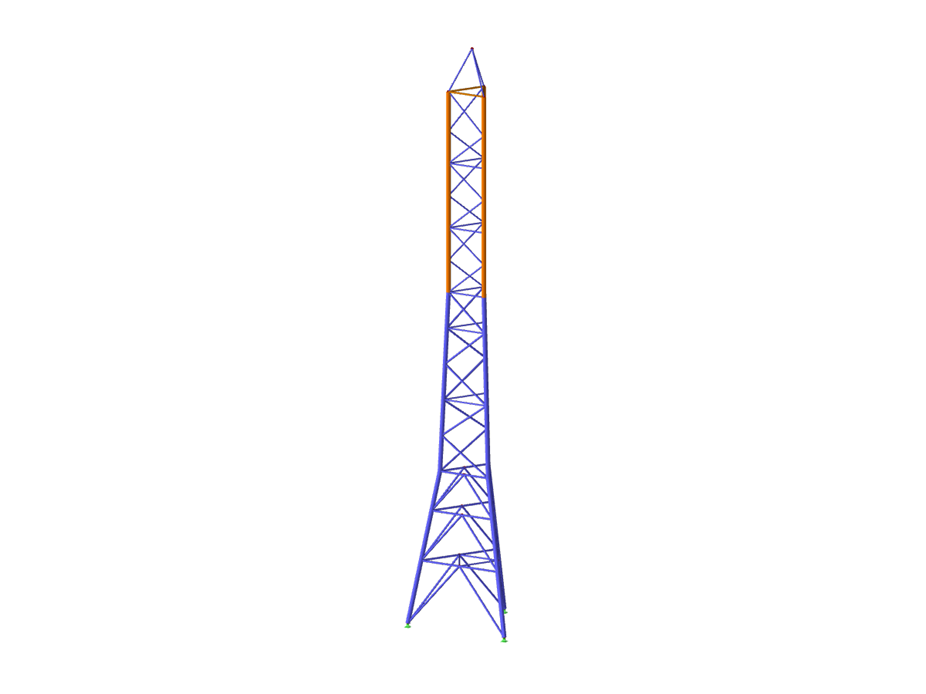

Tour avec un tronçon de treillis constitué de tuyaux en bois moulés renforcés de fibres
Nombre de nœuds | 55 |
Nombre de barres | 135 |
Nombre de cas de charge | 3 |
Nombre de combinaisons de charges | 4 |
Poids total | 8,397 t |
Dimensions (métrique) | 6,313 x 5,512 x 32,236 m |
Dimensions (impériales) | 20.71 x 18.08 x 105.76 feet |
Version du logiciel | 8.25.01 |
