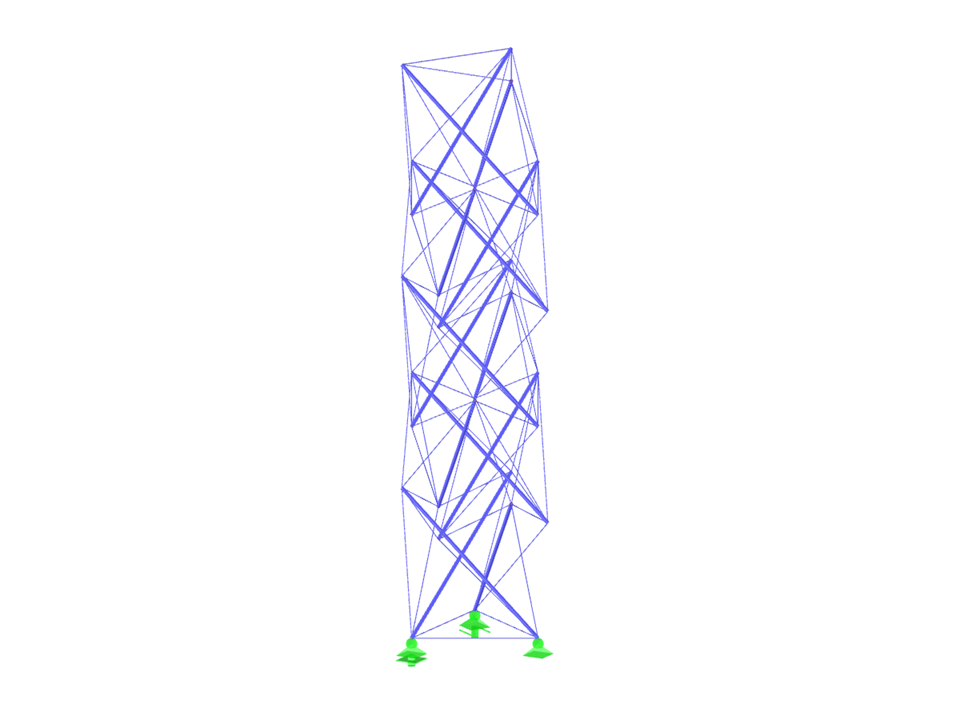

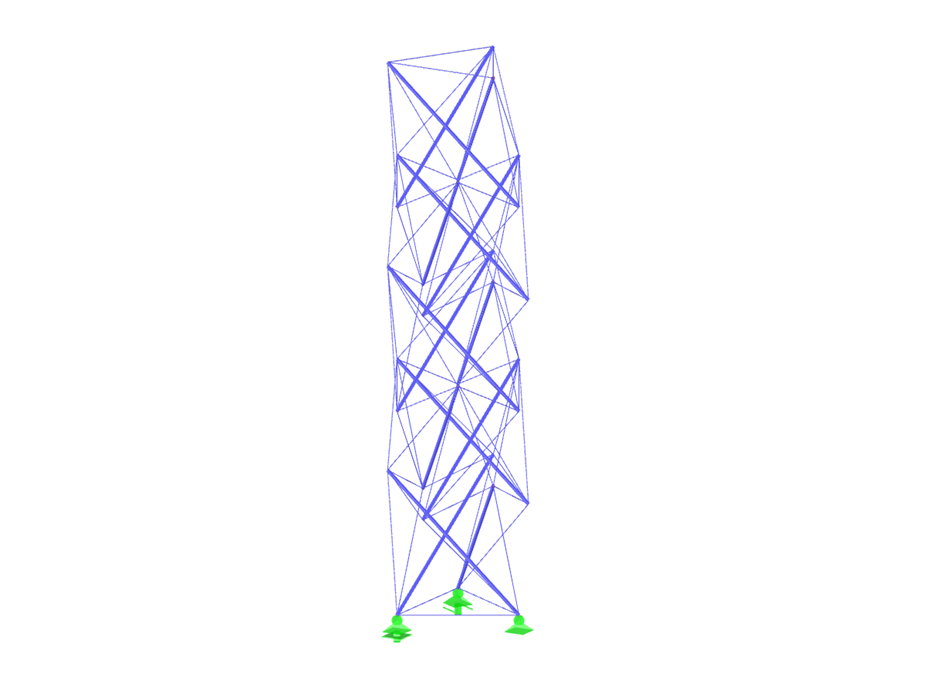

Ce modèle est une structure de tenségrité. Le comportement structurel de cette structure est que les barres principales comme les barres, les poutres ou les bielles sont comprimées et ne se touchent pas. Celles-ci sont donc reliées par des barres en traction précontraintes comme des câbles afin de stabiliser la structure.
Structure de tenségrité
Nombre de nœuds | 30 |
Nombre de barres | 96 |
Nombre de cas de charge | 4 |
Nombre de combinaisons de charges | 3 |
Poids total | 0,251 t |
Dimensions (métrique) | 2,156 x 2,045 x 8,156 m |
Dimensions (impériales) | 7.07 x 6.71 x 26.76 feet |
Version du logiciel | 8.24.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
