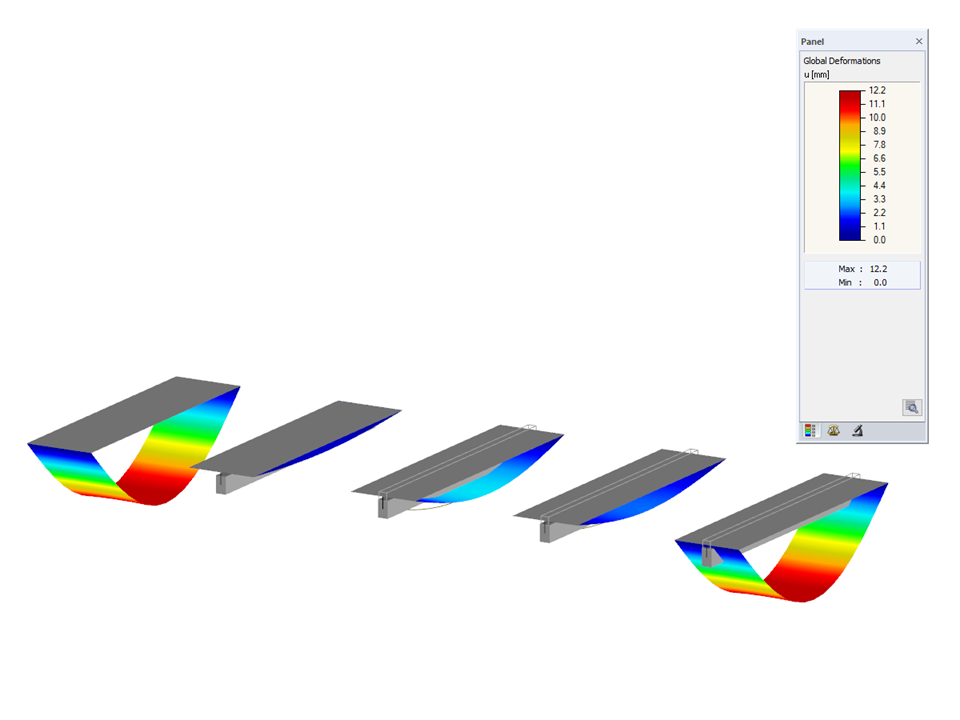

Dalles avec différentes libérations linéiques entre le plafond et la poutre
Nombre de nœuds | 34 |
Nombre de lignes | 27 |
Nombre de barres | 4 |
Nombre de surfaces | 5 |
Nombre de cas de charge | 1 |
Poids total | 52,000 t |
Dimensions (métrique) | 22,000 x 8,122 x 0,411 m |
Dimensions (impériales) | 72.18 x 26.65 x 1.35 feet |
Version du logiciel | 5.23.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
![Plancher avec retombée de poutre](/fr/webimage/008641/2238501/01-de_(2).png?mw=512&hash=5f6f319140739c53f34ec729ad225dc1c6f3b526)
![Affichage graphique de l’orientation de la libération linéique](/fr/webimage/010014/2422059/01-fr-png-png.png?mw=512&hash=2d0d19e5b7fcd51bad081c6f6ce752e3ccc0be58)
![Vérification de niveau 1 - Configuration pour l'ELU](/fr/webimage/044297/3619892/1_EN_-_Tragkonfig_lvl1.png?mw=512&hash=f430d843e4bdd5485ad13ab83926ac08ecee268b)
![Dalle en béton fibré](/fr/webimage/041372/3534262/Modellbild_Stahlfaserbetonplatte_2.png?mw=512&hash=6ea606fd7627bc9cb2c12bf354831b59d98fe4b8)
![Grafische und tabellarische Ausgabe der Kräfte einer Linienfreigabe](/fr/webimage/006835/1585104/product-feature_001378-png.png?mw=512&hash=7c8679943ee2cb316213f3ec2c29920cecabf2e9)
Afin d'afficher les efforts et les déformations des articulations et des libérations, RFEM affiche met les tableaux suivants :
- 4.45 Articulations linéiques - Déformations
- 4.46 Articulations linéiques - Efforts
- 4.47 Articulations de barre - Déformations
- 4.48 Articulations de barre - Efforts
- 4.49 Libérations nodales - Déformations
- 4.50 Libérations nodales - Efforts
- 4.51 Libérations linéiques - Déformations
- 4.52 Libérations linéiques - Efforts
Il est possible de faire figurer ces tableaux dans le rapport d'impression. En outre, les résultats relatifs aux articulations linéiques et aux libérations linéiques peuvent être affichés graphiquement. L'affichage peut être paramétré dans « Navigateur de projet - Résultats ».
![Exportation d’un modèle RFEM au format *.glb ou *.glTF](/fr/webimage/010965/2464457/CN_386_3.jpg?mw=512&hash=4b6ca4cfaa1d9a0dee2cb2d62b5d20243795e519)
Les modèles RFEM et RSTAB peuvent être enregistrés sous forme de modèles 3D glTF (formats *.glb et *.glTF). Ils peuvent être affichés en 3D de manière détaillée avec une visionneuse 3D de Google ou Babylon. Les lunettes de réalité virtuelle telles que les Oculus permettent même de « parcourir » les structures.
Les modèles 3D glTF peuvent être intégrés à tous les sites Web à l'aide de JavaScript selon ces instructions (comme sur la page du site Web de Dlubal Software pour les modèles à télécharger). « Affichez facilement des modèles 3D interactifs sur notre site Web et dans la réalité augmentée » .
![Fonctionnalité 002828 | Vérification de la résistance au feu des plafonds et voiles selon la méthode de tableau simplifiée](/fr/webimage/050837/3913957/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Le module complémentaire Vérification du béton pour RFEM 6 vous permet d’effectuer la vérification de la résistance au feu des voiles et des planchers en béton armé selon la méthode par valeurs tabulées simplifiée (EN 1992-1-2, 5.4.2, Tableaux 5.8 et 5.9).
![Fonctionnalité 002826 | Armatures de poinçonnement](/fr/webimage/050658/3902557/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Le module complémentaire Vérification du béton permet de définir une armature de poinçonnement verticale existante. Elle est ensuite prise en compte lors de la vérification de la résistance au poinçonnement.
