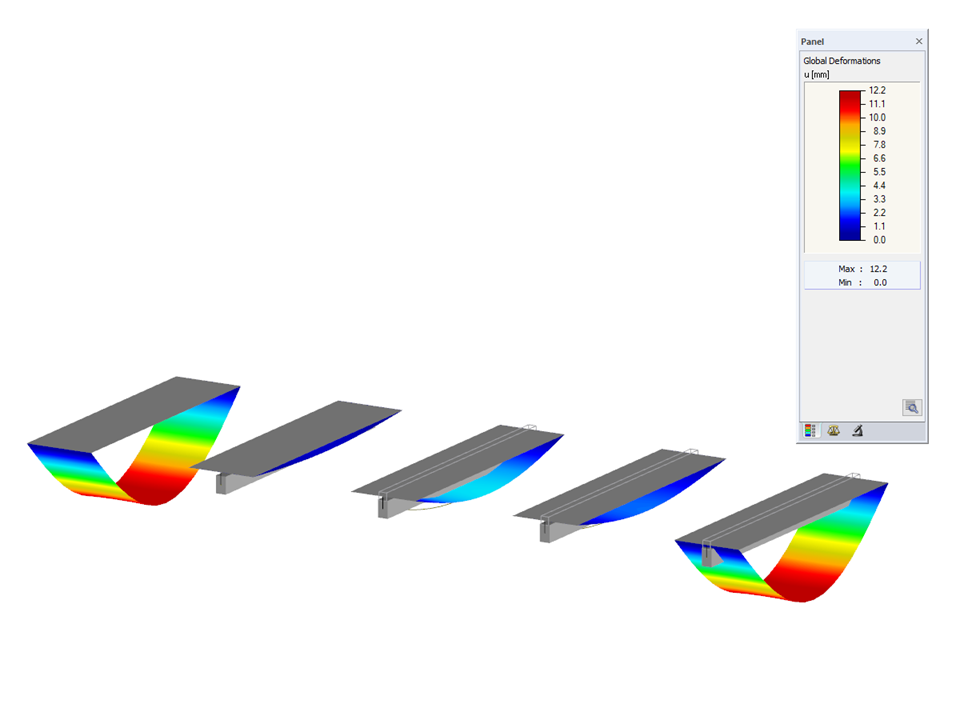

Desky s různými liniovými uvolněními se nacházejí mezi stropním a průvlakovým nosníkem
Počet uzlů | 34 |
Počet linií | 27 |
Počet prutů | 4 |
Počet ploch | 5 |
Počet zatěžovacích stavů | 1 |
Celková hmotnost | 52,000 t |
Rozměry (metrické) | 22,000 x 8,122 x 0,411 m |
Rozměry (imperiální) | 72.18 x 26.65 x 1.35 feet |
Verze programu | 5.23.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
![Strop s průvlakem](/cs/webimage/008641/2238501/01-de_(2).png?mw=512&hash=5f6f319140739c53f34ec729ad225dc1c6f3b526)
![Grafische Anzeige der Orientierung einer Linienfreigabe](/cs/webimage/010014/2422056/01-en-jpg-jpg.jpg?mw=512&hash=33e6e752a2d89095102e7897111437e35384c1fb)
![Metoda posouzení 1 - Konfigurace mezního stavu únosnosti](/cs/webimage/044297/3647458/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
![Deska z drátkobetonu](/cs/webimage/041372/3534262/Modellbild_Stahlfaserbetonplatte_2.png?mw=512&hash=6ea606fd7627bc9cb2c12bf354831b59d98fe4b8)
![Grafische und tabellarische Ausgabe der Kräfte einer Linienfreigabe](/cs/webimage/006835/1585101/001378-cs-jpg.jpg?mw=512&hash=8616103258548393c58484ba7a59ba4c9e8efa07)
Program RFEM nabízí následující tabulky pro zobrazení sil a deformací v kloubech a uvolněních:
- 4.45 Liniové klouby - deformace
- 4.46 Liniové klouby - síly
- 4.47 Klouby na koncích prutu - deformace
- 4.48 Klouby na koncích prutu - síly
- 4.49 Uzlová uvolnění - deformace
- 4.50 Uzlová uvolnění - síly
- 4.51 Liniová uvolnění - deformace
- 4.52 Liniová uvolnění - síly
Tabulky mohou být zobrazeny v tiskovém protokolu. K tomu je možné výsledky liniových kloubů a uvolnění zobrazit graficky. Všechna nastavení zobrazení je možné nastavit v navigátoru Výsledky.
