Boulon de modélisation

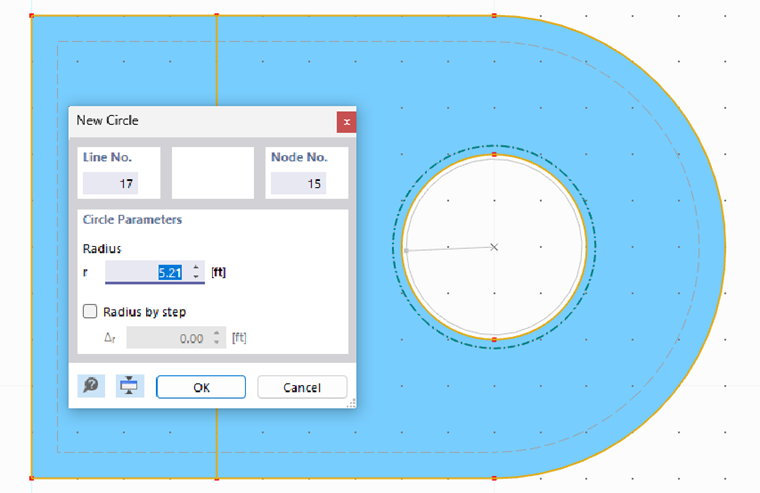

Pour modéliser le boulon, une surface circulaire d'un rayon de 1,9 m est créée dans le webinaire, située au centre de l'ouverture du support.

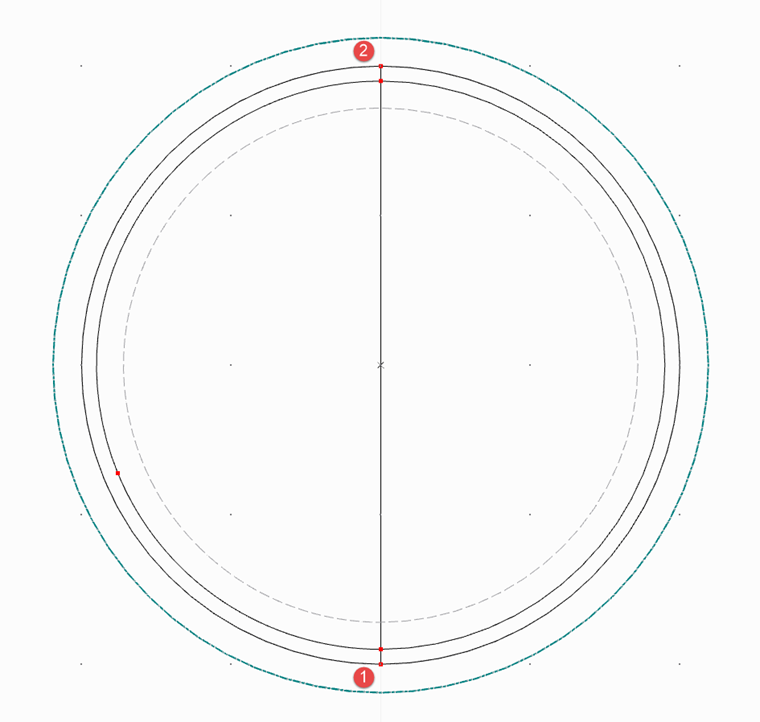

La ligne qui définit la limite de la nouvelle zone doit être divisée en deux demi-cercles, tout comme l'ouverture précédente. Pour ce faire, une ligne est posée du nœud 1 au nœud 2 (voir l'image ligne auxiliaire pour connecter les cercles ) et tous les nœuds et lignes sont connectés les uns aux autres à l'aide du bouton
. La ligne au milieu du boulon peut alors être à nouveau supprimée.
Extruder la zone sur 2 cm de manière à remplir toute l'ouverture.
Saisir le volume de contact
Le volume de contact remplira l'espace libre entre la languette et le boulon et contiendra les propriétés de contact entre ces objets de structure.

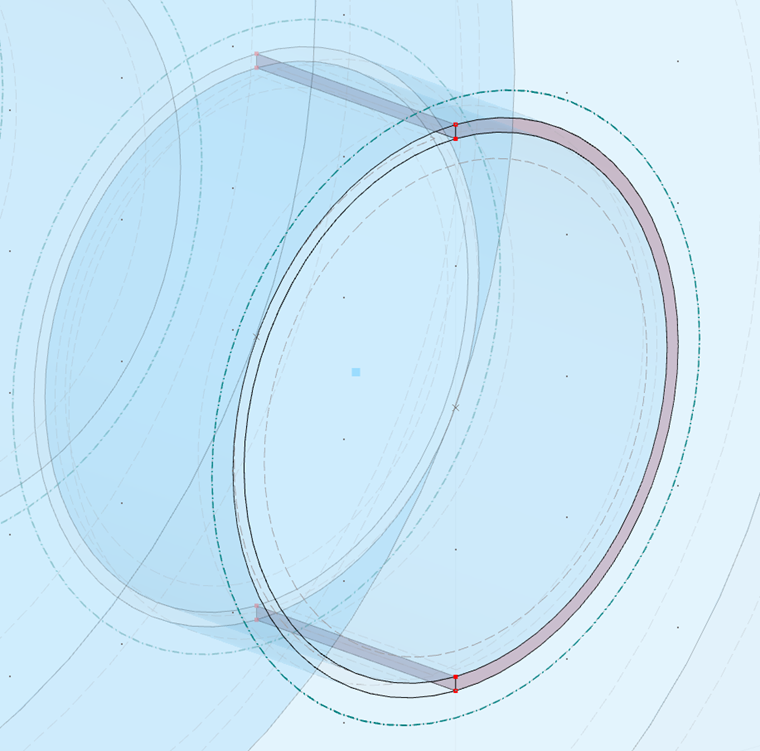

Les surfaces limites du volume de contact doivent d'abord être définies. Pour ce faire, sélectionnez le type de surface 'Surface polygonale' et le type de rigidité ' Sans épaisseur '. Utilisez-le pour créer des surfaces transversales entre le boulon et le support. Utilisez ensuite le type de surface 'Sélectionner la limite' pour insérer une surface sur le côté de l'espace.

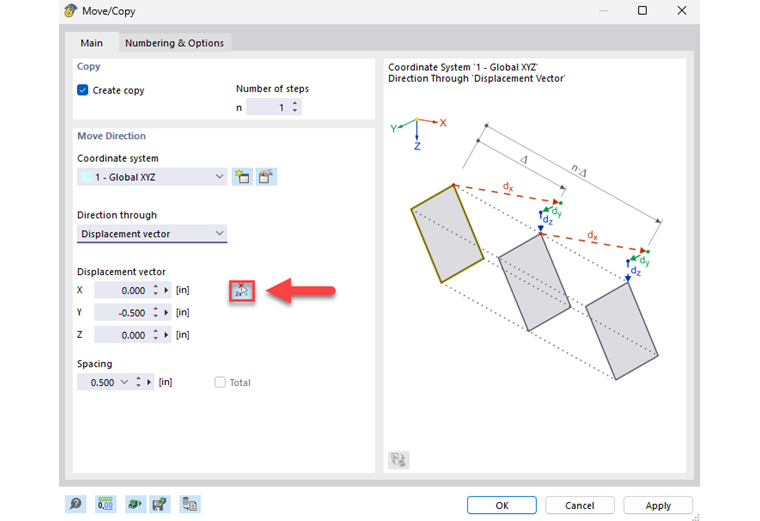

Vous pouvez simplement copier cette surface latérale à l'intérieur du boulon en sélectionnant la surface latérale et en ouvrant la boîte de dialogue 'Déplacer/Copier' à l'aide du bouton
. Activez le champ 'Créer une copie' et définissez le vecteur de déplacement via
dans le graphique. Pour ce faire, sélectionnez d'abord un point de référence, puis l'emplacement où il doit être copié.

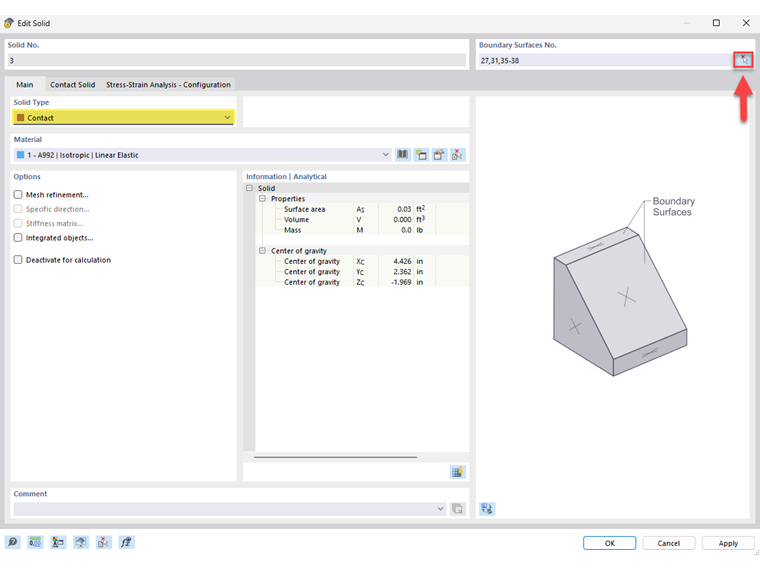

La première moitié du volume de contact peut maintenant être créée à l'aide de la touche
. Sélectionnez le type de solide 'Contact' et les surfaces limites que vous venez de créer.
Après avoir créé le volume, revenez à la boîte de dialogue de modification du volume pour définir les propriétés du contact. Ceux-ci peuvent être assignés dans l'onglet 'Volume de contact'. Cet onglet indique également les surfaces entre lesquelles le contact doit être visualisé. Le programme détermine ces zones automatiquement, mais pour des raisons de sécurité, il est utile de les vérifier avant le calcul.

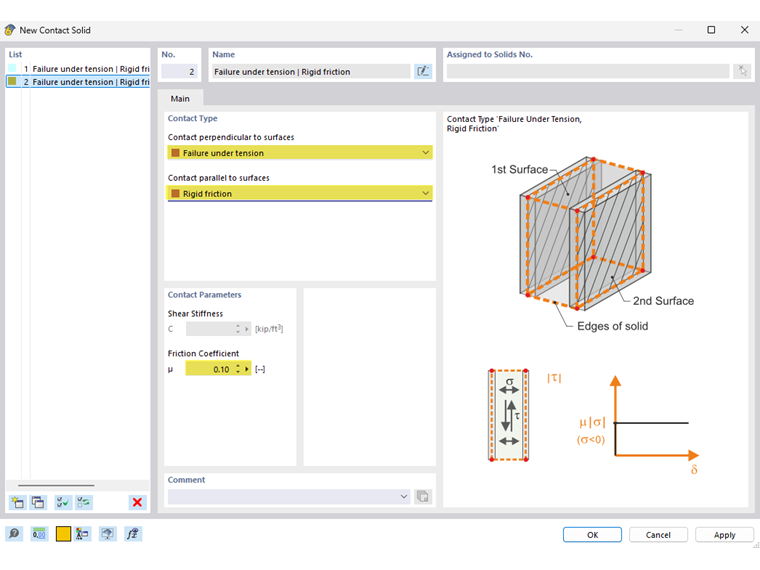

Dans un volume de contact, une distinction est faite entre le contact perpendiculaire et parallèle aux surfaces. Selon le type de contact sélectionné, la rigidité de cisaillement et le coefficient de frottement peuvent être spécifiés par l'utilisateur.
Les types de contact 'Rupture en traction' et 'Frottement rigide' ont été utilisés pour l'assemblage entre la platine et le boulon.

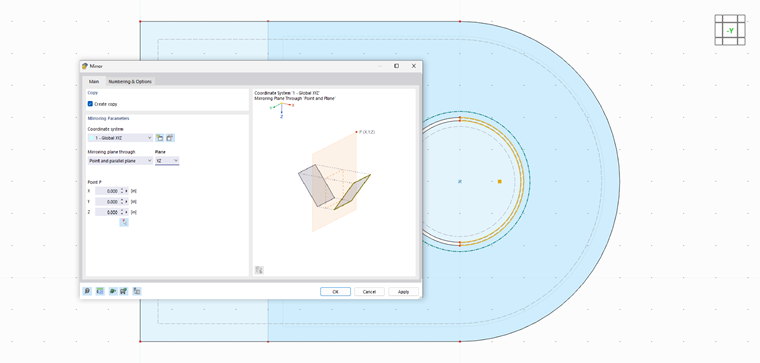

La première moitié du volume de contact est maintenant complètement modélisée et peut être symétrique sur le plan YZ à l'aide du bouton
. Pour ce faire, l'option 'Créer une copie' doit être réactivée et, par exemple, le centre de l'ouverture doit être sélectionné comme point sur le plan de symétrie.

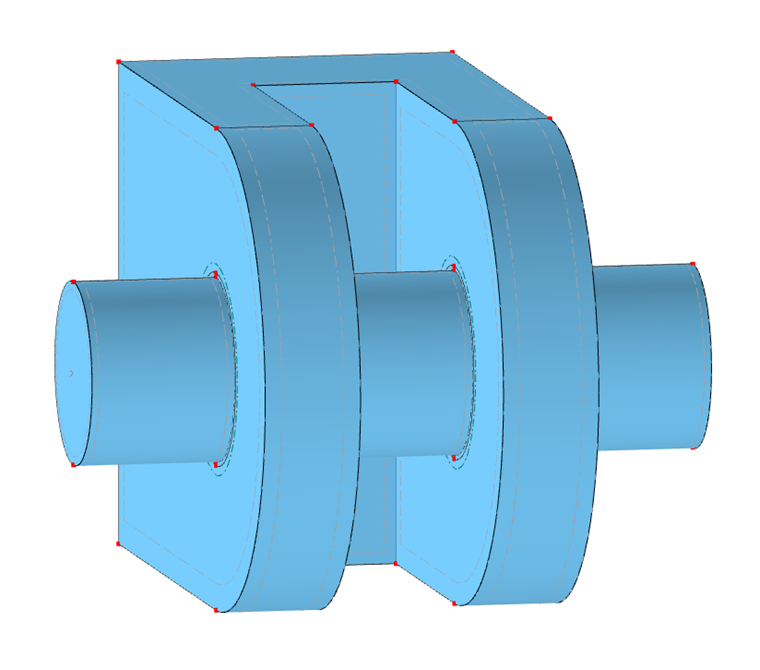

Enfin, le boulon et le volume de contact peuvent être copiés dans la deuxième boucle de -5 cm dans la direction Y. De plus, lors du webinaire, le boulon a été extrudé de 3 cm vers l'extérieur et au milieu du support afin qu'il soit continu.
