- Importation directe de RFEM/RSTAB incluant les efforts internes
- Prédéfinition intuitive des paramètres de calcul spécifiques au flambement par flexion
- Détermination automatique de la distribution des efforts internes et classification selon DIN 18800, partie 2
- Importation facultative des longueurs de flambement à partir du module additionnel RF-STABILITY/RSBUCK. Pour cela, une sélection graphique facile du mode de flambement pertinent est possible
- Optimiser des sections
- Calcul optionnel selon les deux méthodes de calcul de la Partie 2 de la DIN 18800
- Détermination automatique de l'emplacement de calcul le plus défavorable, même pour les barres à inertie variable
- Vérification des valeurs limites c/t selon la partie 1 de DIN 18800
- Vérification de toute section à parois minces dans RFEM/RSTAB ou SHAPE-THIN pour la compression et la flexion sans interaction selon la méthode élastique-plastique
- Vérification des profilés laminés et soudés en I, des profilés en I, des sections en caisson et des tuyaux soumis à la flexion et à la compression avec itération selon la méthode élastique-plastique
- Des vérifications clairement organisées et compréhensibles avec toutes les valeurs intermédiaires dans les formulaires courts et longs
- Liste des parties des barres et ensembles de barres
- Export direct de tous les résultats dans MS Excel
- Un manuel avec des exemples calculés manuellement
Fonctionnalités
Avez-vous des questions ?
![Modèle EF d'un assemblage acier](/fr/webimage/052000/4028239/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Cet article trace un parallèle entre la génération d'un maillage EF pour des objets séparés à l'aide de l'option « Maillage EF indépendant préféré » et la génération du maillage sans utiliser cette option.
![Assemblages acier modélisés dans le module complémentaire Assemblages acier](/fr/webimage/051920/4022201/EN-DE-1.png?mw=512&hash=93381a43ac2b4cf28461d64455ce2feeb2889924)
Dans cet article, vous apprendrez à modéliser un assemblage par platine d'about simple dans RFEM 6.
![KB 001884 | Calcul du déversement selon le Chapitre F de l'AISC et selon l'analyse des valeurs propres dans RFEM 6](/fr/webimage/051669/3996729/2024-07-24_15-34-55.png?mw=512&hash=8e8765705188abd3585dcebe00ae04ca6e38b005)
Le module complémentaire Vérification de l'acier permet de vérifier l'acier selon la norme AISC 360-22. Cet article compare les résultats obtenus lors de la vérification du déversement selon le chapitre F de cette norme et selon une analyse des valeurs propres.
![KB 001883 | Vérification des poutres à âme pleine selon l’AISC 360-22 dans RFEM 6](/fr/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
La poutre à âme pleine est un choix économique pour la construction avec de longues travées. Les poutre à âme pleine en acier avec section en I ont généralement une âme profonde pour tirer le meilleur parti de leur résistance au cisaillement et de l'espacement entre les semelles, mais l'âme est mince pour réduire le poids propre. En raison de son important rapport hauteur/épaisseur (h/tw), des raidisseurs transversaux peuvent être nécessaires pour rigidifier l'âme élancée.
![Detaileinstellungen](/fr/webimage/006995/472138/000222-de-png.png?mw=512&hash=a53caf2996cedfca8f275f1c9f898b45162617eb)
Dans une boîte de dialogue distincte, vous pouvez définir de nombreux paramètres détaillés pour la vérification :
Méthode de calcul selon DIN 18800
- Méthode de vérification 1 selon El. (321)
- Méthode de contrôle 2 selon El. (322)
Méthode d'analyse
- Élastique-plastique selon DIN 18800
- Élastique-élastique selon la publication de Kretschmar, J./Österrieder, P./beirow, B.
Chargement limite des sections générales
- Les sections générales, c'est-à-dire toutes les sections qui ne peuvent pas être assignées à des profilés en I, à caissons ou à tubes, peuvent également être calculées selon la méthode de barre équivalente contre le flambement par flexion. Tout de même, dans ce cas, les propriétés de section plastiques sont déterminées sans conditions d'interaction. Les limites d'application admissibles pour cette considération dépendent du rapport entre l'effort interne existant et l'effort interne entièrement plastique. Cinq zones de texte offrent la possibilité d'un contrôle défini par l'utilisateur.
Vérification de la limite (c/t)
- Dans cette section de la boîte de dialogue, vous pouvez activer ou désactiver la vérification des rapports c/t.
Traitement des combinaisons de résultats
- Lorsque vous calculez une combinaison de résultats, un ensemble de résultats est obtenu grâce à la superposition des résultats sur chaque position de barre, ce qui rend impossible de déterminer clairement les facteurs de moment. Dans cette section, vous pouvez définir librement un facteur de moment global pour la vérification d'une combinaison de résultats. Les valeurs prédéfinies sont du côté de la sécurité, quelle que soit la méthode de vérification.

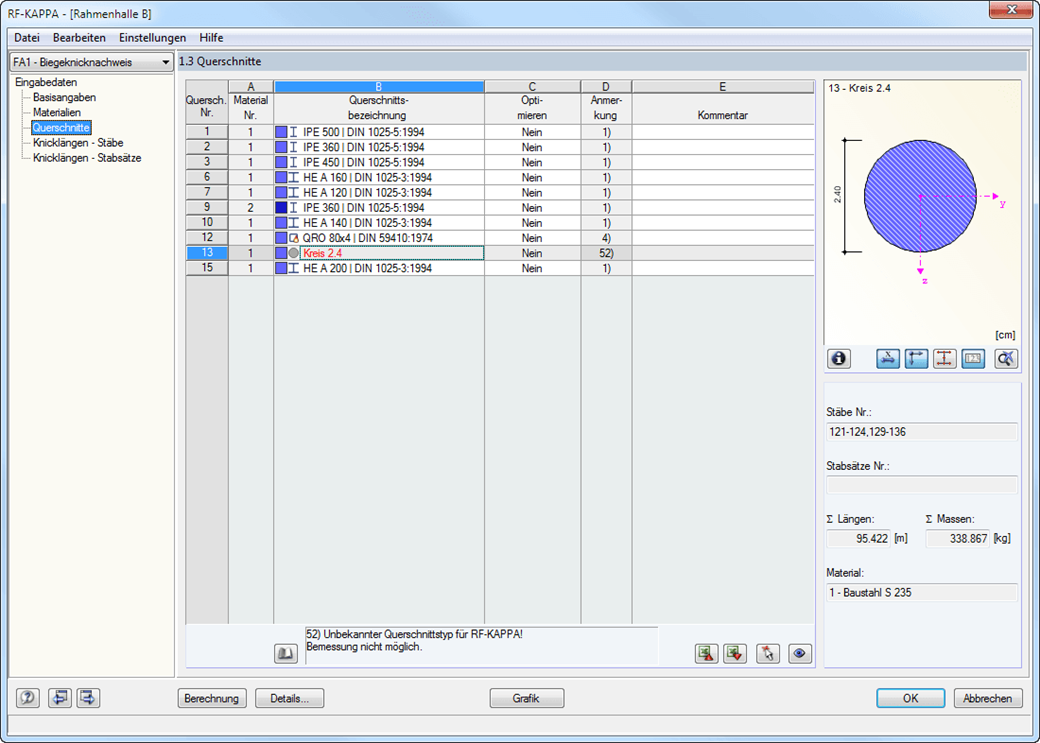

![.3 Querschnitte](/fr/webimage/006993/472140/000220-de-png.png?mw=512&hash=98361b4517eab53356ec8d9771b98d41ef483332)
