Question

J’ai des problèmes avec l'affichage graphique d’une armature requise dans le module additionnel RF-CONCRETE Surfaces. L’armature n’est pas réaliste et est affichée avec des valeurs plus élevées dans certaines zones. La distribution ne correspond pas à la distribution des moments. Que faire dans ce cas précis ?


Réponse:

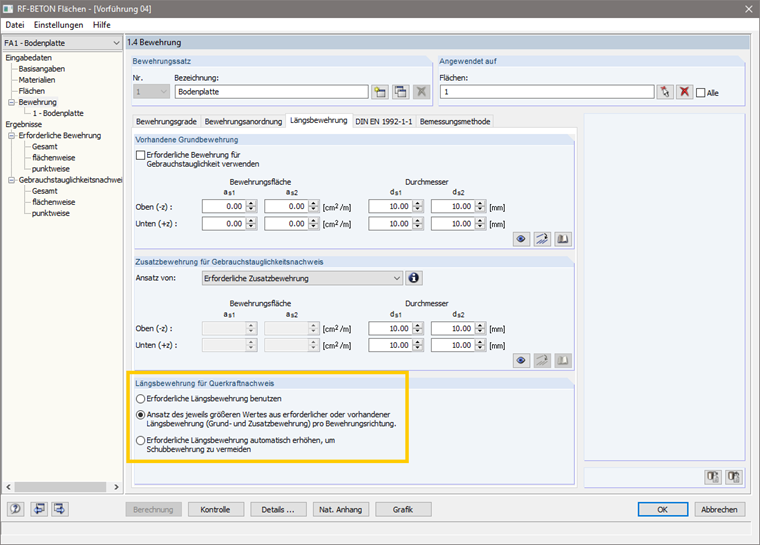

Veuillez vérifier les paramètres dans l’onglet « Armatures longitudinales » de la fenêtre 1.4. Si l'option « Appliquer la plus grande valeur des armatures longitudinales requises et prévues (armatures de base et supplémentaires) par direction » est cochée pour la vérification de résistance à l’effort tranchant et qu’une armature de base prévue est définie en plus, les résultats peuvent inclure une armature requise augmentée localement. La raison peut être expliquée comme suit : Si l’armatures d’effort tranchant peut être évitée à l’aide de l'armature de base, l'armature de base est définie comme « requise » car les résultats de la vérification de l’effort tranchant ne sont obtenus qu'à la condition que l’armature de base soit réellement calculée.
