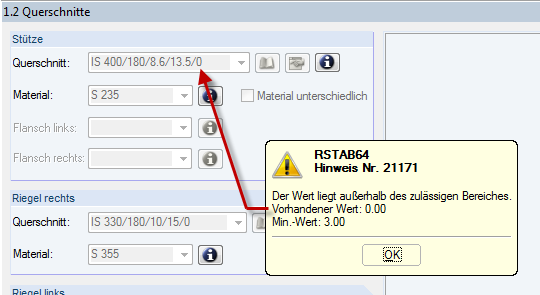

Après le lancement du calcul, RF-/FRAME-JOINT Pro ouvre la fenêtre « 1.2 Sections » et le message suivant apparaît : « La valeur est hors de l’intervalle. Valeur existante : 0,00 - Valeur minimale : 3,00 ». Cependant, je ne vois pas d’erreur.

Q: Après le lancement du calcul, RF-/FRAME-JOINT Pro ouvre la fenêtre « 1.2 Sections » et le message suivant apparaît : « La valeur est hors de l’intervalle. Valeur existante : 0,00 - Valeur minimale : 3,00 ». Cependant, je ne vois pas d’erreur.

Le poteau est composé d’un profilé en I paramétré (profilé soudé). Pour pouvoir l’utiliser dans RF-/FRAME-JOINT Pro, il est également nécessaire de préciser l’épaisseur de la soudure de l’âme. D’une part, le cordon de soudure est déterminé dans la zone de traction et, d’autre part, son épaisseur est également incluse dans le calcul de la longueur efficace du tronçon en T dans RF-/FRAME-JOINT Pro.

Question

Apr&#232;s le lancement du calcul, RF-/FRAME-JOINT Pro ouvre la fen&#234;tre &#171;&nbsp;1.2 Sections&nbsp;&#187; et le message suivant appara&#238;t&nbsp;: &#171;&nbsp;La valeur est hors de l’intervalle. Valeur existante&nbsp;: 0,00 - Valeur minimale&nbsp;: 3,00&nbsp;&#187;. Cependant, je ne vois pas d’erreur.

Accepted Answer

Le poteau est compos&#233; d’un profil&#233; en I param&#233;tr&#233; (profil&#233; soud&#233;). Pour pouvoir l’utiliser dans RF-/FRAME-JOINT Pro, il est &#233;galement n&#233;cessaire de pr&#233;ciser l’&#233;paisseur de la soudure de l’&#226;me. D’une part, le cordon de soudure est d&#233;termin&#233; dans la zone de traction et, d’autre part, son &#233;paisseur est &#233;galement incluse dans le calcul de la longueur efficace du tron&#231;on en T dans RF-/FRAME-JOINT Pro.

Question

Après le lancement du calcul, RF-/FRAME-JOINT Pro ouvre la fenêtre « 1.2 Sections » et le message suivant apparaît : « La valeur est hors de l’intervalle. Valeur existante : 0,00 - Valeur minimale : 3,00 ». Cependant, je ne vois pas d’erreur.
