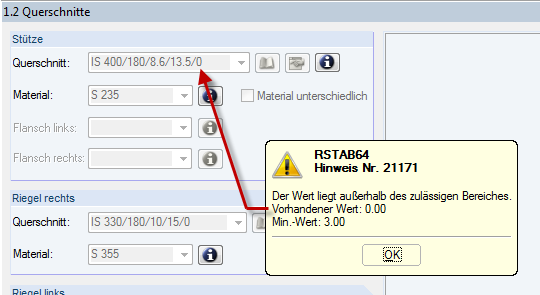

Po spuštění výpočtu přejde přídavný modul RF-/FRAME-JOINT Pro do dialogu "1.2 Průřezy" a zobrazí se následující upozornění: "Hodnota se nachází mimo přípustný rozsah. Vložené hodnoty: 0,00 - Minimální hodnota: 3,00". Ale nevidím žádnou chybu.

Q: Po spuštění výpočtu přejde přídavný modul RF-/FRAME-JOINT Pro do dialogu "1.2 Průřezy" a zobrazí se následující upozornění: "Hodnota se nachází mimo přípustný rozsah. Vložené hodnoty: 0,00 - Minimální hodnota: 3,00". Ale nevidím žádnou chybu.

Sloup se skládá z parametrického I-profilu (svařovaný průřez). Pro použití takového profilu v přídavném modulu RF-/FRAME-JOINT Pro je třeba také zadat tloušťku svaru stojiny. Svar se v přídavném modulu RF-/FRAME-JOINT Pro ne jedné straně posoudí v tahové oblasti, na druhé straně se jeho tloušťka zohlední také i ve výpočtu účinné délky T-průřezu.

Question

Po spuštěn&#237; v&#253;počtu přejde př&#237;davn&#253; modul RF-/FRAME-JOINT Pro do dialogu "1.2 Průřezy" a zobraz&#237; se n&#225;sleduj&#237;c&#237; upozorněn&#237;: "Hodnota se nach&#225;z&#237; mimo př&#237;pustn&#253; rozsah. Vložen&#233; hodnoty: 0,00 - Minim&#225;ln&#237; hodnota: 3,00". Ale nevid&#237;m ž&#225;dnou chybu.

Accepted Answer

Sloup se skl&#225;d&#225; z parametrick&#233;ho I-profilu (svařovan&#253; průřez). Pro použit&#237; takov&#233;ho profilu v př&#237;davn&#233;m modulu RF-/FRAME-JOINT Pro je třeba tak&#233; zadat tloušťku svaru stojiny. Svar se v př&#237;davn&#233;m modulu RF-/FRAME-JOINT Pro ne jedn&#233; straně posoud&#237; v tahov&#233; oblasti, na druh&#233; straně se jeho tloušťka zohledn&#237; tak&#233; i ve v&#253;počtu &#250;činn&#233; d&#233;lky T-průřezu.

Dotaz

Po spuštění výpočtu přejde přídavný modul RF-/FRAME-JOINT Pro do dialogu "1.2 Průřezy" a zobrazí se následující upozornění: "Hodnota se nachází mimo přípustný rozsah. Vložené hodnoty: 0,00 - Minimální hodnota: 3,00". Ale nevidím žádnou chybu.
