Utilisation directe des forces d'appui dans le calcul

Les efforts d’appui affichés sont les valeurs caractéristiques, y compris les facteurs dynamiques réduits, ils peuvent donc être utilisés directement pour un calcul ultérieur.

Il existe trois manières de trier l’affichage dans la fenêtre de résultats 2.3.

• La première option (Figure 01) affiche Toutes les forces d'appui déterminées des combinaisons de charges. De plus, le cas de charge 2 Charge de vent est affiché afin que vous puissiez recalculer les forces d’appui sur les composants individuels (grue, charge permanente et vent).

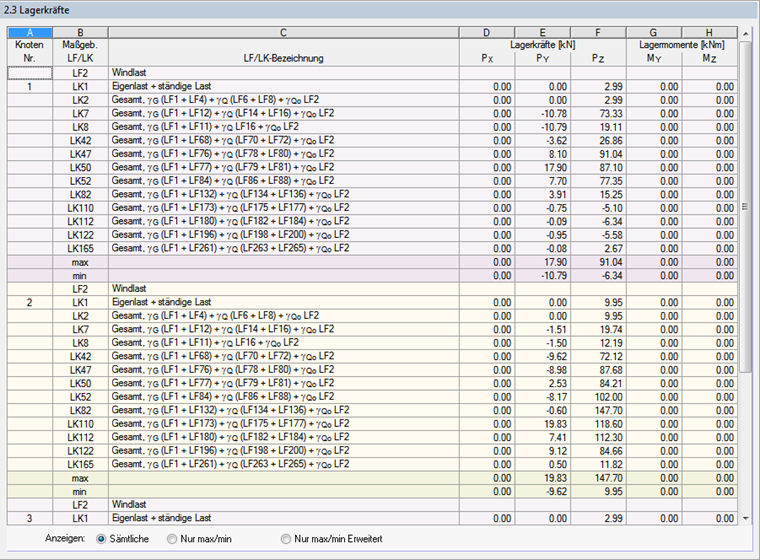

1 Forces d'appui - Toutes

• Bei der Option (Bild 2) Nur max/min werden nur die Extremwerte der Lagerkräfte für die entsprechenden Richtungen ausgegeben, d. h. die charakteristischen Lagerkräfte multipliziert mit dem zugehörigen Schwingbeiwert für Auflager.

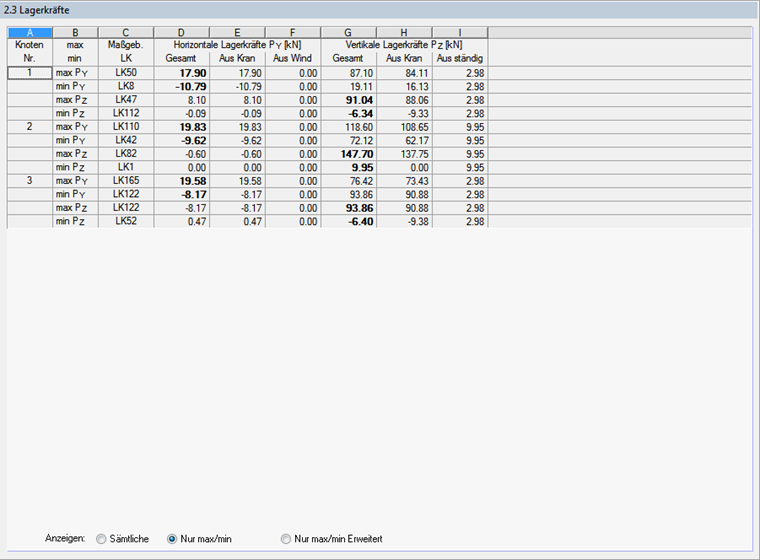

2 Forces d'appui max./min. seulement

• Mit der Anzeigemöglichkeit (Bild 3) Nur max/min Erweitert werden die Extremwerte der horizontalen Lagerkräfte (mit Komponenten aus Kran- und Windlast) und der Vertikalen Lagerkräfte (mit Komponenten aus Kran- und ständiger Last) ausgewiesen.

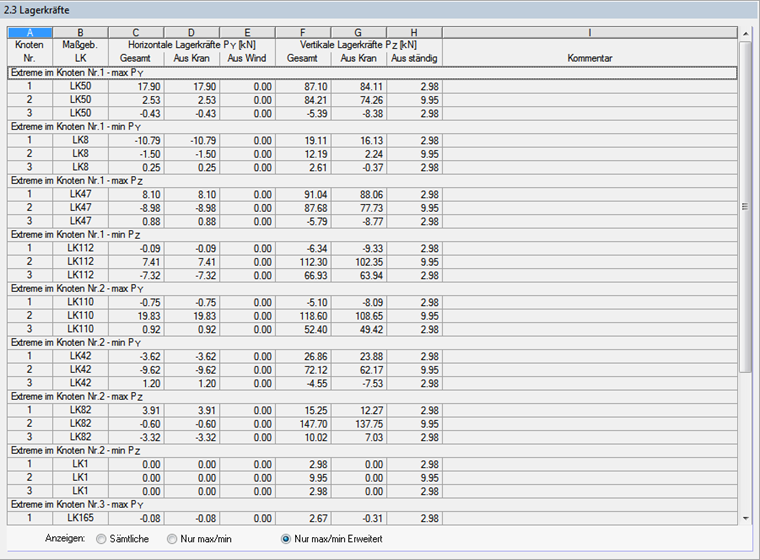

3 Forces d’appui Valeurs max_min avancées uniquement

• Die für die jeweilige Bemessungssituation verwendeten Teilsicherheitsbeiwerte und Kombinationsfaktoren kann man sehr leicht in Maske 1.5 Lastkombinationen darstellen (siehe Bild 4). Ainsi, il est possible de savoir instantanément si les résultats calculés sont des valeurs caractéristiques ou des valeurs de calcul.

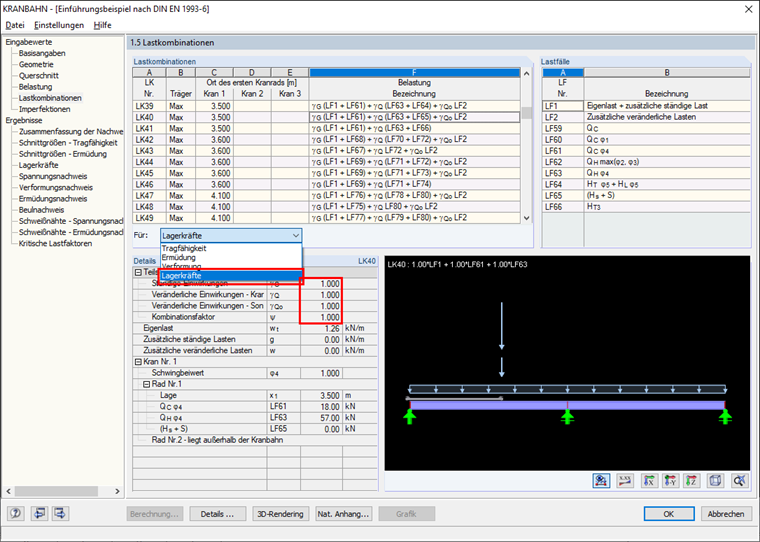

4 Fenêtre 1.5 Combinaisons de charges
